ZBZ-4煤电钻综合保护装置动作试验电路

漏电试验：

漏电试验电路由试验按钮SK1和电阻R22组成。电阻R22模拟漏电状态，SK1用于接通漏电试验回路。其漏电试验回路如下：

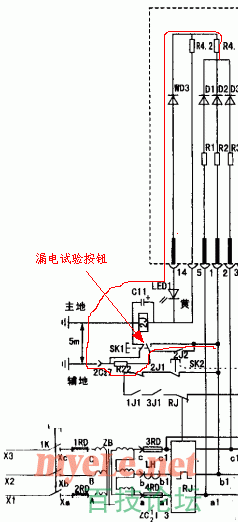

如图中红色线所示，按下试验按钮Sk1，回路从人为生成的中性点开始——电阻R4——稳压二极管WD3——LED1——2J线圈——主接地——辅助接地——电阻R22——按钮SK1——B1相。形成回路，继电器2J吸合。

短路试验：

短路试验电路由试验按钮SK2和电容C10组成。按下试验按钮SK2，通过C10将A相和C相进行短接，模拟短路状态。
