煤电钻综保的短路闭锁电路

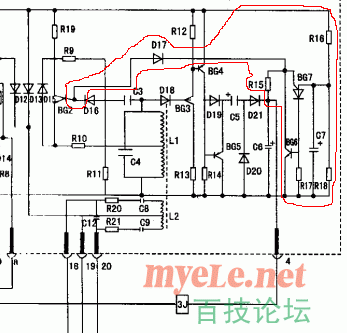

煤电钻综保的短路闭锁电路由下图中红色框中的元件组成。


      如上贴所讲，当127V网络绝缘正常时，C4两端电压较高，BG4导通，在为继电器3J提供足够的工作电压的同时，使晶闸管BG7的控制极的电压也较高，对应电压下的峰点电位高于有R16、R18分压确定的阳极电位，BG7不能导通，由BG6组成的闭锁电路不起作用。

       当127V网络有短路故障时，电容C4两端无电压输出。BG3、BG4将截止。BG7控制极电压低于阳极电压，BG7导通。R17输出电压使BG6饱和导通，将振荡器三极管BG2基极对地短接。保证振荡器不再起振，使3J持续释放。3J的几个接点动作，分别切断电源和给出短路保护动作指示信号，即黄灯亮。

由于短路具有闭锁作用，所以短路保护动作后，在排除故障并准备再一次送电时，必须将控制电源断开之后重新送电，使闭锁电路复位后方能重新工作。
