煤电钻综保的短路保护电路

      煤电钻综保的短路保护使用的是载频检测技术，对于没有电子技术基础的朋友来说，看着篇帖子可能有些困难，其实在防爆开关的维修中，煤电钻综保的保护回路原理是比较难理解的，因为涉及的电子技术较多。不过大家不要灰心，以后的智能开关的维修，比这个要简单的多，虽然他们的原理比煤电钻综保复杂，功能更先进。但是我们只把他的保护部分作为一个模块来使用。只需要了解其外围电路既可。

       好在煤电钻综保不是太常用，大家就耐着性子看看吧。

煤电钻综保的短路保护电路：

煤电钻综保的短路保护电路采用载频检测保护方式，其原理是不论电钻是否送电，其上始终通有一个固定的载频信号。一旦电缆出线短路，并通过检测装置判别载频信号消失。给出切断电源的执行指令，具体过程如下：

由BG2、L1、C3、C4、R9--R11等原件组成电感三点是自激振荡器。产生20Khz的载频信号，经两路输出：一路是L2、R20、R21、C8、C9等原件与127V三相网络耦合；另一路经D16、BG3、BG4、R12--R14等原件放大后输出，作为检测回路的取样信号。正常情况下网络绝缘电阻很高，震荡期所带负载很轻，电容C4两端输出电压较高，经过BG3、BG4放大后，使继电器3J获得足够的工作电压二吸合，常开接点3J2闭合，给出允许先到回路工作的条件。

看了上面一段，可能你已经晕了，现在我们来具体分析一下，让你清醒清醒！



载频信号的生成：

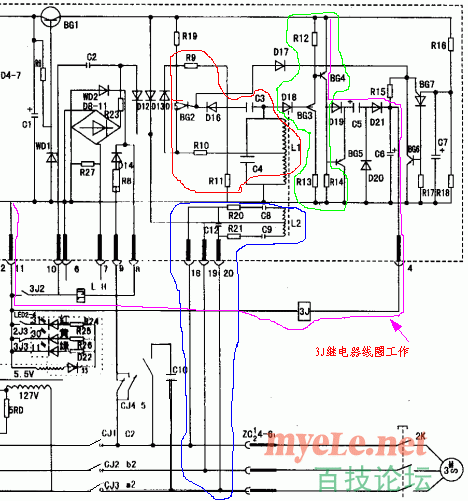

         上图中红色圈内的就是电感三点是自激振荡器。也许你不明白什么是振荡器，现在你只需要这样理解。看L1和L2，你把他俩看成一个“变压器”。（你可别说变出来是多少伏，那样就有点钻牛角尖了）L1是“变压器”的原边，本来，保护插件内的电源是直流电源，直流是没有办法“变压”的，所以我们就用红色圈内的电路把直流电变成20KHz（20千赫兹）的“交流电”加到“变压器”的原边L1上。这样，就可以在副边L2感应出20KHz的交流电。我们把这个感应出的交流电加到127V的网络中（图中蓝色圈内）。注意：这个20Khz的“交流电”（载频信号）可不是带动电钻旋转的，是进行短路检测的。

短路检测原理：

         我们都遇到过这样的现象，夏天的时候，很多家庭都开空调，可是家家户户都把空调打开，致使负载过大，使电源电压降低，导致家里的灯不如原来亮了，有时空调甚至无法工作。
      这里用到的短路检测也是这个道理：正常情况下网络绝缘电阻很高，“变压器”L1、L2负载很轻，这样L1两端的电压就较高，（即，电容C4两端输出电压较高）。为三极管BG3的基极提供了偏置电压，BG3导通，（如果不懂，在网上学习一下三极管的基础知识，这里不讲了），经过BG4放大后，按照图中粉红色线所示的回路，为继电器3J提供足够的工作电压使其吸合，常开接点3J2闭合，给出允许先到回路工作的条件。

       相反：当127V网络有短路现象时，“变压器”L1两端的电压急剧降低，无法为三极管BG3提供基极偏置电压，则BG3截止、BG4也截止，切断了继电器3J的工作回路。
