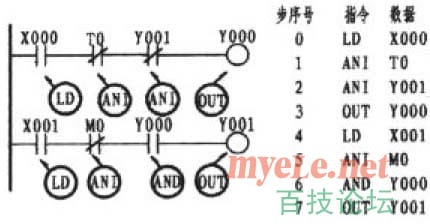

(2) 触点的串联指令AND(与)ANI(与非)；前者为常开，后者为常闭。二者均用于单个触点的串联。二指令可重复出现，不受限制，。如下图所示。 由第1梯级来看；X000、T0、Y001三触点成串联关系，即T0的常闭串接于X000的后端，而Y001的常闭则串接于T0常闭的后端。由于都是常闭故用ANI指令。现来看第2梯级；X000、M0、Y001，同样三触点也是串联关系，M0的常闭接点串接于X001的后端，而Y000的常开接点则串接于M0的后端。故M0的指令用ANI，而Y000的指令则用AND(具体编程详上图)，只要是串联后面是常开的用AND，是常闭的则用ANI。可使用AND、ANI指令元件有：输入继电器X、输出继电器Y、辅助继电器M、定时器T、计数器C、状态继电器S。 (3) 触点并联指令OR(或)、ORI(或反)；触点并联时，不管梯级中有几条支路，只要是单个触点与上一支路并联，是常开的用OR，是常闭的则用ORI。如下图所示。

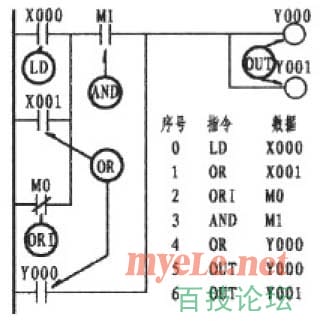

可以看出上图的X000、X001、M0三者处于并联关系。由于X000下面二条支路均为单个触点，因X001是常开触点，故用OR指令。而M0是常闭触点，则用ORI指令。三接点并联后又与M1串联，串联后又与Y000并联，而Y000也是单个触点，所以仍采用OR指令。可使用OR、ORI指令元件有：输入继电器X、输出继电器Y、辅助继电器M、定时器T、计数器C、状态继电器S。
|
