现在该看一个完整的电路图了：点击图片可放大

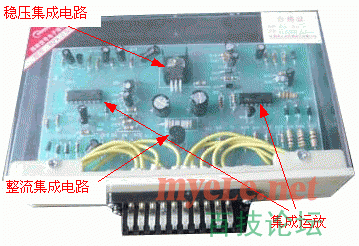

1、照明综保插件实物图

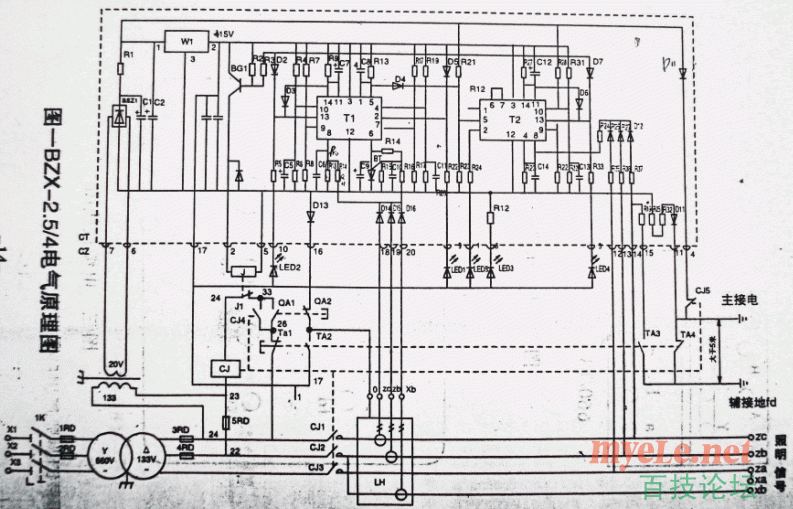

2、照明综保完整电路图
3．原理介绍 3．1稳压电源： 电源变压器KB（一次电压127V、二次电压20V），整流桥堆QSZ、R1、C1、C2集成稳压器 W1等元件组成。 控制变压器KB输出20V交流电经整流桥堆QSZ变为直流脉动电流，经R1、C1、C2、π形滤波和集成稳压W1稳压后，输出+18V直流电压，作为保护电路的稳压电源。 3．2照明短路保护电路： 由集成电路T1的二分之一及其管脚8、9、10、11、13、14所接的半导体元件组成。 当照明线路任意两相发生短路故障时,LH1、LH2产生较大的电压信号，该信号由LH1、LH2→D14、D15→R11→R10→电源负极→D13→插件16→QA2→TA2→LHD,形成回路，在R10产生的压降信号由T1管脚8输入，触发T1内部翻转导通。其输出端管脚13由高电位降为低电位。电流由电源正极→三极管BG的e极到b极通过R3→D2→T2管脚13→负电,形成回路。流过基极电流，BG1的e极C对C极开关导通。继电器J通电吸合，其回路为正电→BG1e极→c极→插件2→继电器J线圈→插件5→负电。J的常闭接点J1断开CJ线圈回路，CJ释放，CJ1-3断开，切断127V主电源。 与此同时，发光二极管LED1导通发出红光，给出故障指示信号。 T1触发导通后可实现自锁，只有解除故障后,将1K组合开关分断停电，然后重新送电方可正常工作。 正常工作时电流传感器的信号不足以使T1触发翻转动作。 3．3信号短路保护电路： 由集成电路T1的另二分之一部分电路及管脚1、2、4、5、6、7所接无线电元件组成。当信号负载线路发生短路故障时，电流互感器LH3产生较大电压信号。电压信号由LH3→插件20→D16→R15→负电→D13→插件16→QA→LHD形成回路，并在R15上产生电压降信号，由T1管脚6输入触发T1内部翻转导通，其输出端管脚2由高电位下降为低电位，BG1通过e极→b极→R3→D5→T1管脚2→负电，流过基极电流，BG1开关导通。继电器J吸合，J1接点断开CJ 接触器线圈回路，切断主电源。同时发光二极管LED2导通发出黄光，给出故障指示信号。 由于规程规定打点信号回路必须声光具备，又因光信号白炽灯灯丝由冷态变为热态，其电阻相差很大。在启动瞬间电流之大相当于短路，因此在打点瞬间有可能产生误动作，所以在信号短路保护电路中，设置有充电延时、放电加速电路（BT1、G9、R14等元器件组成）。 在信号打点瞬间，电流传感器的信号在两端电压（BT1控制极与阴极间电压）高于C9两端电压（BT1阳极与阴极之间电压）即BT1的控制高于阳极电位，BT1处于截止状态，R14、C9充电延时，打点与打点的停顿之间，电流传感器的电压信号降低，此时C9两端电压高于R15两端电压，即BT1的阳极电位高于控制极电位。BT1阳极对阴极击穿导通，C9两端电荷迅速放电，从而防止了连续打点C9两端产生积累电压大于BT1的触发翻转电压而产生的误动。 3．4漏电保护电路： 由集成电路T2的二分之一及其管脚步（8、9、10、11、13、14）联接元件而成。 127V照明与信号线路未送电状态下，网络存在漏电故障时保护电路可实现闭锁。其动作回路为电源+→D11→插件4→C→故障点→Za（或Zb、Zc）→插件12（或13、14）→R 35（或R36、R37）→D8（或D9、D10）→R34→R26→负电，R26上的信号电压由T2管脚8输入触发T2翻转，管脚13由高电位转为低电位。电源+→BG1e极→BG1b极→R3→D7→T2管脚13→T内部→负电。BG1开关导通，继电器J吸合，断开CJ线圈回路,切断127V主电源.同时发光二极管LED5发出红光指示。 127V照明与信号网络在送电状态下，网络漏电时保护器可实现动作跳闸。其动作回路为：Za（或Zb、Zc）→插12（或13、14）→R35（或R36、R37）→D8（或D9、D10）→R34→R26→负电→R25→R38→D12→插件11→漏电故障点→Za（或Zb、Zc）。R26上的电压信号触发T2翻转，BG1导通J吸合，CJ释放,切断主电源。同时LED4发出红光信号指示。 由于电路具有自锁功能，当排除故障后，切断1K开并再重新送电方可正常工作。 3．5电缆绝缘危险指示电路： 由集成电路的另二分之一及管脚4、2、5所联接元件组成。 电缆绝缘危险指示的漏电触发电路与漏电保护电路相同，只是漏电动作值不同（漏电动作值1.5KΩ，绝缘危险值为10KΩ±2KΩ）。 电缆绝缘电阻降到10KΩ±2KΩ时，漏电电流在R26的压降信号由T2管脚4输入，触发T2翻转，管脚2由高电位变为低电位，电源+→插件17→LED5→插头1→R24→T2管脚→T2内部→负电源，LED5发出黄色指示信号，当绝缘故障排除，电阻值大于危险值时，LED5熄灭，解除危险指示信号。 4．动作试验电路： 4．1短路动作试验：按合按钮TA2，其回路为电源+→插件17→TA2→LHD→电流传感器→LH1（LH2、LH3）→插件18（19、20）→D14（D15、D16）→R11→R10(R16、R15)→负电。 R10、R15得到信号电压，T1两半部分同时翻转，继电器J动作，同时给出指示信号。 4．2漏地动作试验： 按合TA3、TA4其回路为：电源+→D11→插件4→CJ5→主接地极→大地→辅助接地极→TA3→插件15→R29→Za相→R37→D10→R34→R26→负电。R26得到信号（动作）使T2触发翻转。管脚13由高电位变为低电位，继电器J动作，同时给出指示信号。
