矿井供电设计与计算系统
矿井供电设计与计算系统集煤矿井下供电图绘制、计算、管理、优化、统计于一体，系统建立了开放的机电设备参数库，方便地绘制供电图形（高压供电系统图、低压供电系统图、调度通讯系统图的绘制、井下排水系统图、提升系统图、压风机系统图、运输系统图等），基于设备参数库在供电系统图上进行设备选型、计算，最终自动生成供电设计报告并给出一整套煤矿供电设计解决方案。
主要实现功能：
（1）基于采掘工程平面图绘制供电设备布置图、自动生成供电图形绘制：建立机电设备图例库、方便的绘制高压供电系统图、调度通讯系统图、井下排水系统图、提升系统图、压风系统图、运输系统图等；
（2）设备参数库：建立开放的设备参数库，为供电设计和计算提供技术参数支持；
（3）负荷统计计算：根据所选择设备台数、功率、功率因数等参数自动计算变压器所带线路的负荷；并根据负荷统计计算结果进行变压器型号的选择；
（4）长时载流计算：自动根据线路中的负荷计算电缆的长时载流，并根据长时载流的大小进行电缆型号的选择；
（5）短路电流计算：提供查表法和计算法两种方法计算短路电流，计算过程由计算机自动完成；
（6）电压损失计算：自动计算线路的最大电压损失，校验电压损失的合理性；
（7）开关的选择及整定：可对高压开关、馈电开关、组合开关、启动器等不同保护方式的开关进行选型和校验；
（8）供电设计报告自动生成：依据供电设计和计算的过程自动生成供电设计报告，提供完整的供电设计方案。

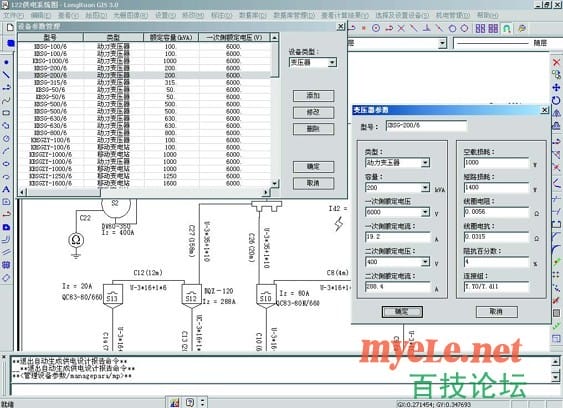

建立机电设备参数库

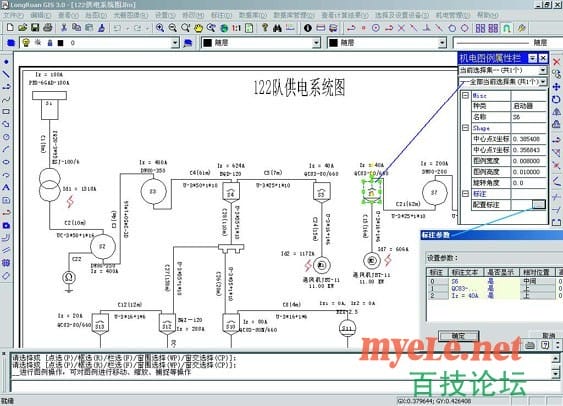

供电系统图绘制

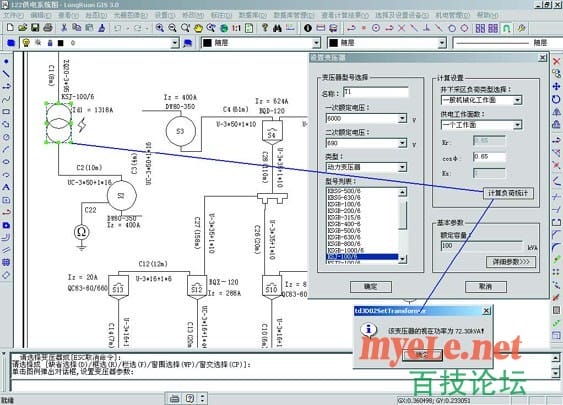

负荷统计计算

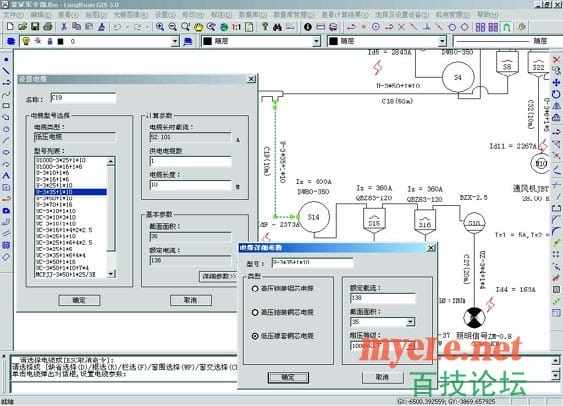

自动计算长时载流电流

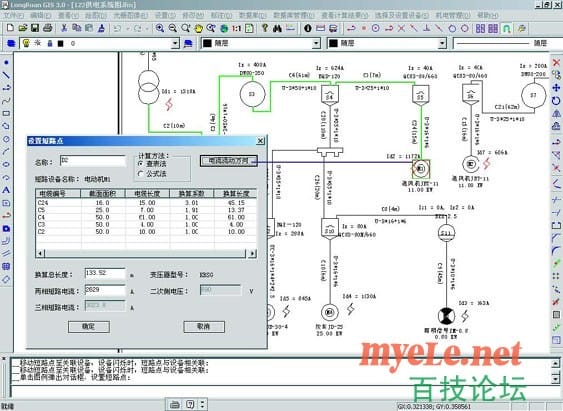

自动计算线路短路电流

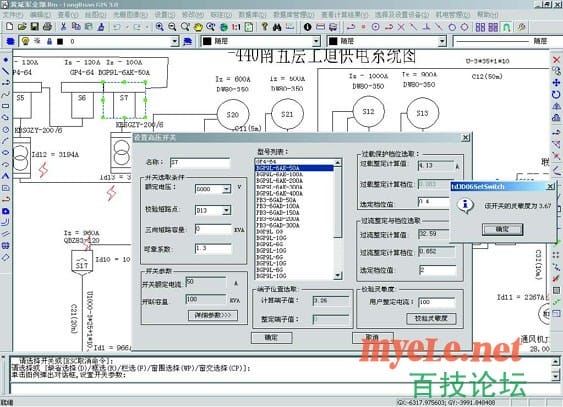

高压开关选择及其整定计算

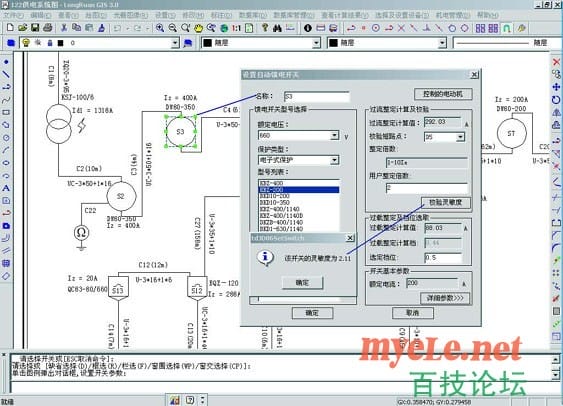

低压开关选择及其整定计算

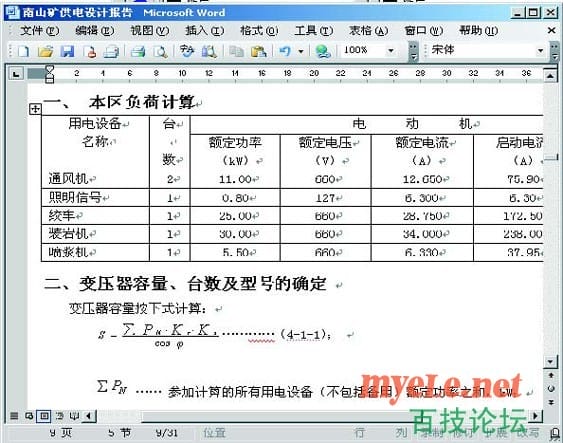

自动生成供电设计报告文档
