两台QBZ-80开关连锁控制电路【2012年1月8日】

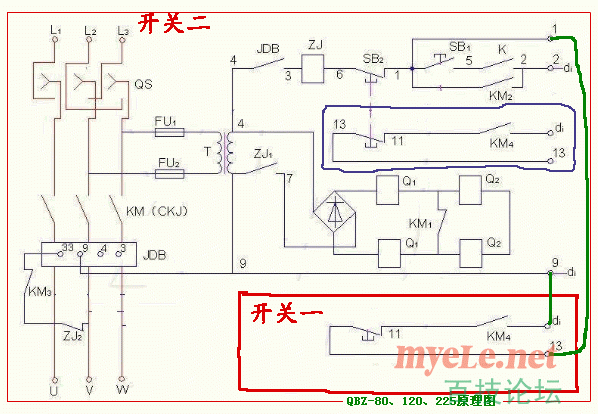

两台QBZ-80开关连锁控制图

图 19 两台QBZ-80开关连锁控制

        图19中蓝色框内的电路是连锁控制功能电路。虽然这个电路并不常用，但既然有了这个电路，我也讲解一下他的原理及使用方法。
       功能：图中的开关一作为主控开关，开关二是连控开关。当开关一吸合时，开关而自动吸合，当开关一释放时，开关二自动释放。
       接线方法：用电缆将第一台开关的十三号线与第二台开关的1号线连接，第一台开关中与KM4相连的di 端子接地，第二台开关中的9号线接地。两台开关主电源L1、L2、L3用四芯电缆并联，四芯电缆的接地芯线将两台开关外壳的接地端子（di）相连。
连接之后的等效图如图19中的绿色连线所示。
      工作原理：第一台开关按启动按钮，真空接触器吸合，同时真空接触的辅助触点KM4闭合，接通了第二台开关的控制回路，第二台开关随即吸合，其回路为：电源端子4——JDB保护器端子——3号线——中间继电器线圈——6号线——停止按钮SB2——1号线——第一台开关13号线——第一台开关停止按钮——第一台开关辅助触点KM4——第一台开关di 端子——第二台开关9号端子——电源另一端。
