QBZ-80、120、225防爆开关的内部结构及原理二【2012年1月1日】

上一贴我们讲了如何让真空接触器吸合，并维持（看看上一贴）。维持住之后，如何才能让它停下来哪？



图十 接触器控制原理图

再对比一下，发现图十比图八又多了一个元件，按钮SB2。他的实物如图十一。正常情况下，按钮SB2是接通的，KM接触器的线圈可以正常工作。当按下SB2时，SB2断开，从而断开了KM线圈的回路。线圈断电，接触器的真空管触点和常开辅助触点全部断开。电路回到初始状态。


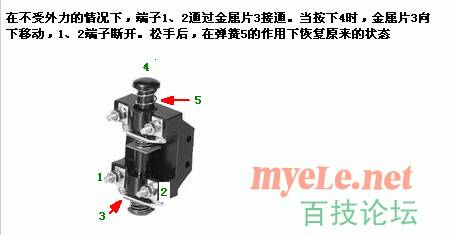

图 十一

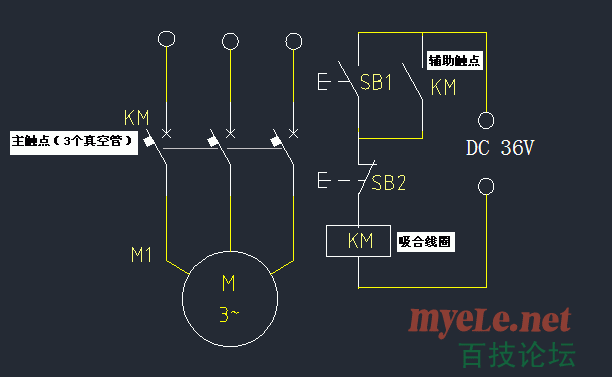

图 十二

      现在我们来总结一下前面所讲的内容。图十二是前面几个原理图汇总起来的一张完整的电路图。这个图就是典型的接触器控制原理图。看懂了这个图，以后再分析防爆开关原理图的时候，就会非常容易。

      按下按钮SB1，36V电源通过SB1——SB2——KM吸合线圈——回到36V电源的另一端 。线圈得电吸合。带动主触点和辅助触点闭合。
      松开按钮SB1后，由于线圈已经将辅助触点闭合，这是的电流回路为：36V电源——KM辅助触点——SB2——KM吸合线圈——36V电源另一端。线圈维持吸合。
      当需要停止时，按下SB2，回路断开，线圈释放，主触点和辅助触点断开。松开SB2后，SB2恢复到原来的接通状态，由于这时辅助触点已经断开了，所以这时线圈也不会吸合。只有再次按下启动按钮才会重新启动。

        在学会了典型的接触器控制电路之后，我们再来看看QBZ-80开关的原理图。两张图对比一下，你会发现很多相似之处。其中，主触点KM是一样的。线圈ZJ、SB1、SB2、KM2和图十二中的KM线圈、SB1、SB2、KM辅助触点连接方式是一样的。只不过画法不一样，一个横着画，一个竖着画。

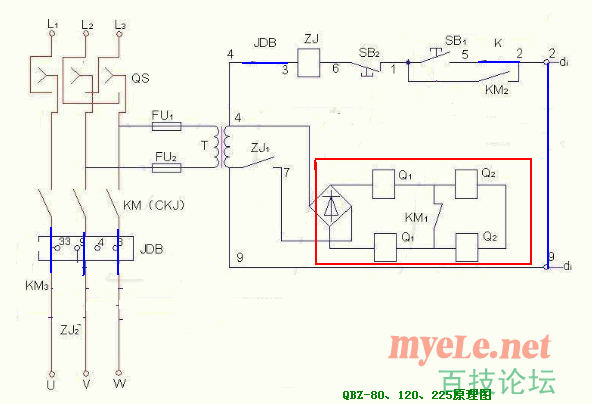

图 十三 QBZ-80开关简化原理图

对比了两张图之后，再看图十三是不是要容易些？即使我不讲解，相信你也看懂了一部分。

为了方便原理分析，我对开关原图进行了简化，图十三是简化之后的（原图可以查看上一贴中的图二）。图中的蓝色线，在分析时视为通路。红色框中的部分，请视为图十二中那样的吸合线圈。

介绍一下图中的元件：
QS：隔离换向开关
FU：熔断器，就是常说的保险丝
KM：真空接触器主触点
KM2：真空接触器辅助触点
红色方框内：真空接触器的吸合线圈
ZJ：中间继电器吸合线圈
ZJ1：中间继电器的触点

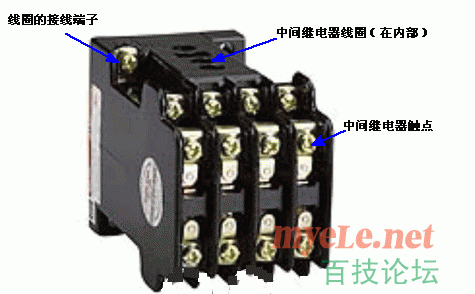

图 十四 中间继电器

       合上隔离开关QS，控制变压器T得电，在变压器器的副边（即4、9端）变换出36V的电压。为控制电路提供电源。
       按下启动按钮SB1，线圈ZJ的电，其回路为：36V电源4端——ZJ线圈——SB2——SB1——2#——9#端子至电源另一端。线圈ZJ得电吸合。使中间继电器的触点闭合，从而使真空接触的的线圈的电（图中的色框内）。其线圈回路为：36V电源4端——真空接触器线圈——ZJ1——电源另一端9#。真空接触器吸合后，带动主触点和辅助触点KM2闭合。

       松开启动按钮SB1后，由于KM2已经闭合，为中间继电器的线圈ZJ维持吸合提供了回路，其回路为：36V电源4端——ZJ线圈——SB2——KM2——2#——9#端子至电源另一端。

        当需要停止时，按下停止按钮SB2，断开了中间继电器吸合线圈ZJ的回路，ZJ释放，中间继电器触点ZJ1断开，切断了真空接触器线圈的回路。真空接触器释放。主回路中的KM断开。电机停止旋转。

80开关主要原理就是这样，当然还有很多的辅助电路，他们也有各自的作用，我们将在下一贴中介绍。
