上一贴，我们介绍了QBZ-80、120、225防爆磁力启动器的外部结构及功能，各位对QBZ系列的开关也有了一定的认识，那么，这一贴。我们介绍这种开关的安装与使用。只有知道了如何使用它，才能谈如何维修。
QBZ-80、120、225防爆磁力启动器安装与使用

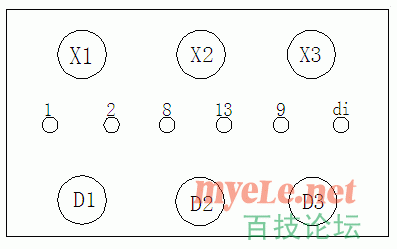

上面这张图，是QBZ开关的接线室内接线装置的布置图。X1、X2、X3是电源接线柱。D1、D2、D3是负荷接线柱。中间的小的1-9和di 是控制线接线柱。
使用时，我们将电源电缆通过喇叭口引入接线室内，然后将3根芯线接到电源接线柱上。煤矿电缆一般都是3+1的四芯电缆线。即三根电源导线和一个接地导线。接地导线接在接线室中的接地接线柱上（在上图中没有画出接地接线柱）。
D1、D2、D3接线柱使用电缆与被控制设备的电机接线柱连接后。主电路我们就接完了。
控制电路的连接就是图中1、2、8、13、9、di 接线柱的连接。如果是本地控制（就是使用开关本身的启动和控制按钮控制），将2号和9号接线柱相连后，再与接线室内的接地接线柱连接就可以了。

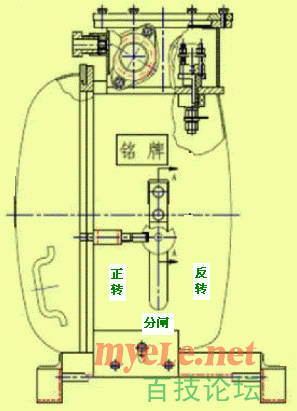

连接好电源线和负载线之后，首先从上一级开关的馈电开关给QBZ开关送上电，然后将QBZ开关的隔离开关打到“正传”或“反转”的位置，（如下图）在按下启动按钮，被控制的设备就可工作了。停止的时候，停止的时候，只需要按下停止按钮，本控制的设备就可以停止工作。在设备长时间不使用，或进行设备检修时，要将隔离开关旋转到“分闸”位置。注意：隔离开关在从合闸位置旋转到“分闸”的过程中，要按住停止按钮，否则你是扳不动隔离开关的。这是开关“五防”功能里的其中一种，作用是防止带负荷分离隔离开关。所以，当你扳隔离开关扳不动的时候，一定要看看是不是忘了按停止按钮，或者是没有按到位。
QBZ防爆开关的隔离开关除了具有断开电源的作用外，还具有换向的作用，就是拥有“正转”和“反转”两个位置。如果设备的电机原来是正转的，你只需要将隔离开关打到“反转”的位置。就可以改变电动机的旋转方向。原理将在以后介绍。
以上是防爆开关大致的使用过程。但是在使用之前千万别忘了检查开关是否完好，以及电缆的接线是否负荷要求，下面说一下关于防爆开关完好的标准。
防爆开关完好标准
1、隔爆外壳
隔爆外壳应清洁，完整无损，并有清晰的防爆标志，有下列情况之一者即为失爆。
（1）外壳有裂纹，开焊，严重变形的为失爆。（注严重变形指变形长度超过50mm，同时深度凸凹深度超过5mm者）
(2)防爆壳内外有锈皮脱落（锈皮厚度达到0.2mm）为失爆。
(3)隔爆室的观察窗口的透明板松动，破裂或使用普通玻璃的为失爆。
(4)隔爆设备隔爆腔之间严禁直接贯通，去掉防爆设备接线盒内隔爆绝缘座为失爆。
(5)开关铭牌、煤安标志、防爆标志及各个按钮说明应齐全，否则为不完好。
2、用螺丝固定的隔爆面，有下列情况之一者为失爆：
(1) 缺螺丝或弹簧垫圈者；
(2) 弹簧垫圈未压平或螺丝松动；
(3) 螺丝或螺孔滑扣者，但换同径长螺丝加螺母紧固者除外。
（4）弹簧垫的规格须与螺丝相适应，偶而出现个别弹簧垫断裂或失去弹性时，检查该处防爆间隙，若不超限，更换合格弹簧垫圈后不为失爆，也不影响完好。
（5）螺丝头大小一致，弹垫厚薄均匀，螺丝伸出防爆面1—3扣。
（6）螺丝松开之后，弹垫上下错口，无间隙；螺丝压紧之后，弹垫错口对严，无间隙。否则应更换弹垫。
3、防爆结合面间隙不大于0.5mm；
4、闭锁装置不全，变形损坏起不到闭锁作用的为失爆。
5、密封圈内径与电缆外径差应小于1mm，电缆与密封圈之间不得包扎其他物体否则为失爆。密封圈必须完好无损、不得割开使用。
6、密封圈的宽度不小于电缆外径的0.7倍，且不小于10mm。
7、密封圈的厚度不小于电缆外径的0.3倍，（70平方毫米电缆除外），但必须大于4mm。
8、电缆应压接紧固，电缆不得压偏，不得超过电缆直径的10%。
9、不用的接线嘴要分别用密封圈和档板、金属圈依次装入压紧，否则为失爆。
10、档板、金属圈外径与进线装置内径之差应不大于2毫米，挡板和金属圈直径大于110毫米时，厚度不小于3毫米，直径小于110毫米时，厚度不小于2毫米。
11、接地螺丝、弹垫、平垫、接地线完整齐全。使用多股铜线时截面积不小于25平方毫米，无断丝现象，接地标志明显，使用镀锌扁铁和镀锌铁线时，截面积不小于50平方毫米，且无锈蚀。
a、接局部接地极的接地母线使用镀锌扁铁，其截面积应不小于100平方毫米，厚度不小于4毫米。
b、局部接地极使用直径不小于35毫米，长度不小于1.5米的镀锌钢管，管上应至少钻20个直径不小于5毫米的透眼，且垂直埋入潮湿的地板或水沟内。
12、线嘴压紧要有余量，余量不小于1毫米，否则为失爆。线嘴应平行压紧。
13、喇叭嘴外部缺损，且不影响防爆性能者为不完好。
14、隔爆面不得锈蚀，否则属于失爆。
15、隔爆面上不允许有油漆和杂物，否则为失爆。
16、隔爆面应涂以适量的凡士林等合格的防锈油（如医用凡士林油）或磷化（磷化后也可涂凡士林油），如无防锈油或磷化面脱落均为失爆。
17、接线应整齐（不扭弯）紧固、导电良好、无毛刺。卡爪或平垫圈弹簧垫双帽齐全（使用线鼻子可不用平垫圈）。接线后，卡爪或平垫圈不压绝缘胶皮，芯线祼露距卡爪或平垫圈不大于1毫米。
18、接线室接线长度应适宜，以松开线嘴卡兰拉动电缆后，三相火线拉紧或松脱时地线不掉为宜。
19、接线室（腔）应保持干净，无杂物和水珠。
20、电缆深入器壁为5---15毫米，小于5毫米为失爆，大于15毫米为不完好。
21、螺旋式喇叭嘴最少齿合扣数不得低于6扣，拧紧程度一般用单手用力拧不动为合格，否则为失爆。
22、螺旋式喇叭嘴外部最少留1扣。
23、螺旋式接线嘴如上金属圈时应装在档板外面，否则也属失爆。
