过压自动断电装置

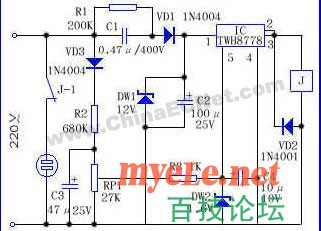

电路原理如附图所示。220V市电经C1、VD1、DW1为开关集成电路提供稳定的12V工作电压，VD3、R2和RP1构成分压采样电路。当市电电压正常时，DW2不能导通，TWH8778第⑤脚工作电压低于1.6V，继电器J不吸合，市电经J－1常闭触点为CZ插座正常供电；当市电电压高出正常置时，DW2击穿导通，TWH8778第⑤脚电位上升到1.6V，使IC翻转，第③脚输出高电平，继电器吸合，用电器供电立即切断，从而避免了因过压给用电器带来的危害。



本装置焊接无误后，将市电接至调压器的输入端，配合调压器仔细调节RP1，使继电器J在电压为240V时吸合，然后将本电路接入市电电网即可正常工作。
