不用按钮的音乐门铃

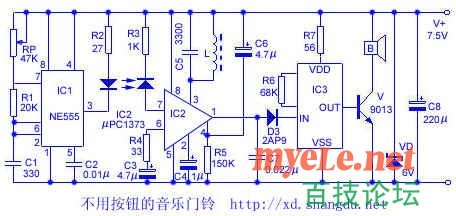

本文介绍一种不用按钮的音乐门铃，来人只要站在门铃前，便可自动发出门铃声。该音乐门铃电路原理如附图所示。IC1等元件组成红外发射电路，由IC1、RP、R1、C1构成多谐振荡频率，按图示元件数据，振荡频率约40kHz，输出电流为100--200mA，可驱动红外发光二极管D1发射出40kHz调制红外脉冲。IC2是红外接收芯片，灵敏度高、增益高、输出波形好，并具有鉴频功能。红外接收管D2接收到40kHz频率的红外脉冲后，转换为电信号，送入IC2第⑦脚，经放大和C5、L调谐以及IC2内部电路检波、整形后，由第①脚输出脉冲信号。平时，IC2第①脚输出低电瓶，D3截止，音乐集成电路IC3无触发脉冲，不产生音乐信号输出，扬声器B不发声。当有人站在门前遮挡D1发射的红外信号时，IC2第①脚电位瞬间由低电平变为高电平，经D3触发IC3输出音乐信号，由V放大推动扬声器发声。IC1选用NE555，IC2为μPC1373，IC3选用9300系列音乐集成电路。D1可用SE303A或LM66R型 5mm圆形红外发光二极管，D2可用PH302方形红外接收二极管。V为9013NPN管，β≥100。B选用YD58--1型、8Ω/0.25W小口径扬声器。L用?0.08mm高强度漆包线，在小型晶体管收音机的中频变压器骨架上密绕30匝即可。
