1．概述 本文介绍一种由集成电路LM567为核心器件组成的红外线自动洗手器，该产品使用方便可靠，只需将手放入洗手器下，洗手器就会自动放出自来水供使用者洗手或洗涤其它物品。这种洗手器特别适合酒店、宾馆、医院等公共场所使用，能有效防止手上细菌的交叉传染，如果这种洗手器用于家庭，可使家庭的卫生设施实现自动化，省去了洗手时要拧开水龙头的麻烦，使用它可使卫生设备上一个档次，因此是一种非常明智的选择。
2．电路工作原理

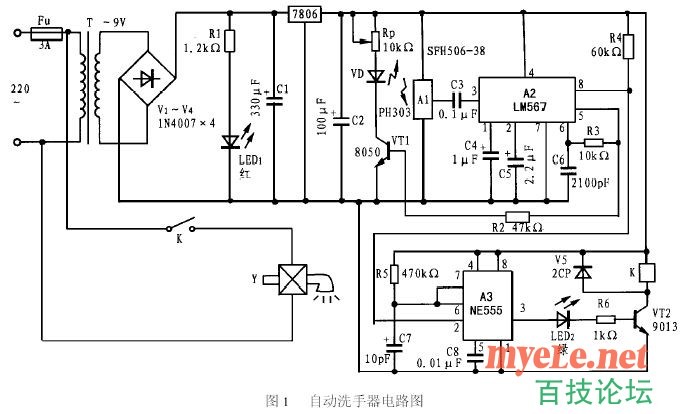

自动洗手器的电路原理如图1所示。220V交流电路经变压器T降压，变为9V交流电，再由～桥式整流，C1滤波，三端稳压集成电路7806稳压，得到6V直流电供给控制电路工作。LED1为红色发光二极管，用作洗手器的电源指示。A1为红外接收电路SFH506-38，A2为锁相环音频译码器LM567，A2与R3、C6组成振荡器，R3、R6决定A2内部压控振荡器的中心频率，LM567的3脚为信号输入端，8脚为逻辑输出端，该输出是一个集电极开路的晶体管输出，最大灌电流为100mA，LM567的工作电压为4.75V～9V，工作频率可从零点几赫兹到500kHz，，静态工作电流为8Ma。A3为NE555定时器，它与外围元件组成单稳态定时电路，其目的是在人手偶尔偏离了红外线的探测范围时，能保证洗手器的正常出水。
LM567芯片5脚输出的振荡信号经三极管功率放大后，推动红外发射二极管VD向外发射红外线。没有人洗手时，红外接收电路A1接收不到VD向外发射的红外线，A2的3脚无信号输入，8脚为高电平，A3的3脚为低电平，三极管截止，继电器K断电处于释放状态，电磁阀Y不动作，洗手器无自来水放出。当人手放到洗手器下时，A1接收到人手反射的红外线并经A1放大后，输入到A2的3脚，由A3内部处理后使A3的8脚输出低电平，从而使A3的低触发端2脚变为低电位，导致A3的3脚输出高电平，三极管导通，继电器K吸合，使其常开触点闭合，接通电磁阀Y的220V交流电源，Y开始动作，使洗手器放出自来水，供人们洗涤之用，同时发光二极管LED2发出绿光，指示洗手器正工作于放水状态。洗涤完毕，人手离开洗手器后，A3延时几秒钟后复位，使洗手器停止放水。
图1中，变压器T采用220V/9V、5V小型交流变压器，VD为PH303红外发射二极管，为8050三极管，为9013三极管，K采用JRX-13F、6V小型直流继电器，Y采用市售的220V交流电磁阀，其余元件型号与数据见图1中所标参数。
3．安装与调试
将洗手器电路装于一密封的塑料外壳内，VD与A1并排朝下放置，并要注意防止两者之间的相互干扰，再把电磁阀Y接到自来水龙头上，洗手器就能控制水龙头的自动放水。调试时，只需调节Rp的阻值，使手在洗手器的下方适当距离时，洗手器自动放出自来水即可
