热释电人体感应开关电路

采用热释电红外探头并对探头接收到的微弱信号加以放大，然后驱动继电器，可以制成热释电人体感应开关。它可应用于电灯的节能自动开关、自动门、安全防护、防盗等设备中。

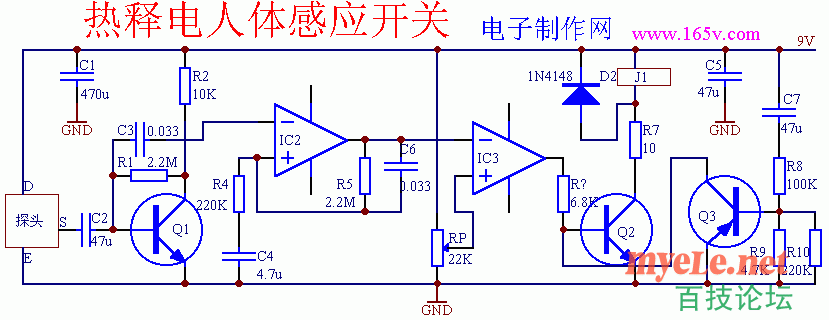

[电路工作原理]
该电路采用LN074B作探头。当探头接收到人体释放的热释红外信号后，由控头内部转换成一个频率约0.3~3Hz微弱的低频信号，经VT1、IC2两级放大器放大后输入电压比较器IC3。两级电压放大采用直流放大器，总增益约70~75分贝。

IC3等组成电压比较器，其中RP为参考电压调节电位器，用来调节电路灵敏度，也就是探测范围。平时，参考电压（IC3的（2）脚电压）高于IC2的输入电压（IC3的（3）脚电压），IC3输出低电平。当有人进入探测范围时，探头输出探测电压，经VT1和IC2放大后使信号输出电压高于参考电压，这时IC3的（6）脚输出高电平，三极管VT2导通，继电器J1能电吸合，接通开关。
电路中VT3、C7、R8、~R10组成开机延时电路。当开机时，开机人的感应会使IC3输出高电平，造成误触发。开机延时电路在开机的瞬间，由电容C7的充电作用而使VT3导通，这样就使IC3输出的高电平经VT3通地，VAT2可以保持截状态，防止了开机误触发。开机延时时间由C7与R8的时间常数决定，约20秒。
[元件选用]热释红外探头选用LN074B型。IC2、IC3选用高输入阻抗的运算放大器CA3140。该电路采用结型场效应管作差分输入级，输入阻抗高达1.5*10(12)欧，输入失调电流仅0.5pA，频带宽达4.5MHz，转换速率为9V/us，是一种性能十分优良的运算放大器，很适合于作微弱信号的放大级。
探头安装在高度距离地面为2米左右。外壳设计时应使透镜对地面呈13度左右的俯角，这样就可以形成一个监视区。由于探测器控制角只有86度左右，所以在安装时应选择最优良角度，使死区尽量减小。
[电路调试]
电路调试主要是调节电位器RB，选择合适的参考电压，以达到最佳灵敏度。
