声控电路的制作

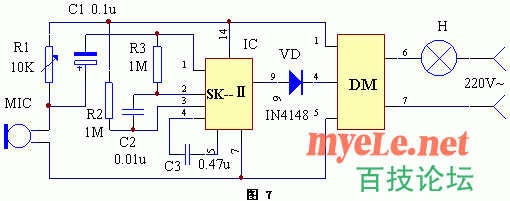

该装置应用电路工作原理如图7。这是一种声控电灯的实验，当然它的负载也可是其它电器。当声控集成电路SK－Ⅱ的⑥、⑨脚输出低电平时，照明灯H熄灭。在一定距离内（3－5m）击掌或吹哨子或敲击物体，其声波被话筒MIC拾取并转换成电信号送入SK－Ⅱ中进行放大、延时、选频、直至电路工作状态翻转，致使SK－Ⅱ⑥、⑨脚输出高电平，发光二极管LED点亮，控制器DM的④脚获得高电平而使其导通，此时照明灯H点亮。由于SK－Ⅱ输出为双稳性质，照明灯H一直保持点亮，直至下一次声触发使电路翻转，H才熄灭。
