红外报警开关采用国内外最流行的PIR人体热释电传感器作信号探测器，灵敏度高，探测距离可达10米以上，其俯视角可达86°，水平视角可达120°。因它仅对人体释放的、特定波长的红外光最敏感，因而误动作极小。

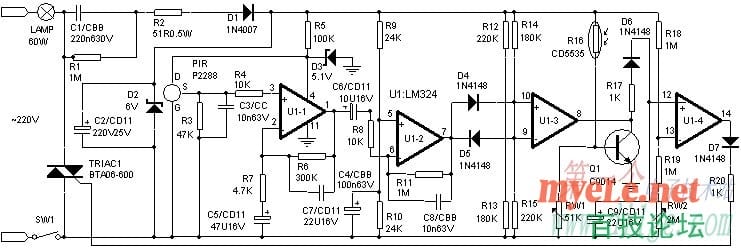

当有人在其探测区域内以0.3～3Hz的频率活动时，PIR探头就能感生出微弱的电信号，经U1-1、U1-2两级放大后，从U1（7）脚输出0.5～5.5V的强信号。 字串6
D4、D5、R12～R15及U1-3组成双门限比较器，因PIR感生的信号电压可正可负，故U1(7)脚输出的电压亦可正可负（对中心电压3V而言）。当其输出的电压达到4.1V以上时，通过D4施加于U1(10)脚的电压高于(9)脚的电压（3.3V），使U1(8)脚输出高电位；而当U1(7)脚输出的电位低于2V时，则U1(9)脚的电压将通过D2下降至2.7V以下，U1(8)脚也输出高电位。
平时无信号时，由于U1(9)脚的电位3.3V高于(10)脚（2.7V），故(8)脚无输出。当PIR接收到信号时，(8)脚就一定输出高电位，通过D6、R17给C9充电，使U1(12)脚电位高于(13)脚，其(14)脚输出高电位触发双向可控硅导通，点亮电灯。
由于C8所储电能通过R19、RW2放电需时约2分钟，故在此2分钟内灯一直亮着。当C9上的电压低于(13)脚电压（1V）时，(14)脚无输出，可控硅关闭，灯自动熄灭。
光敏电阻CDS及三极管Q1等组成光控电路，白天因光敏电阻的阻值很小（10KΩ以下），三极管Q1饱和导通，将U1(8)脚钳位至0.3V左右，故无论有无感应信号，可控硅均不能导通，灯不能点亮；到了夜晚，因光敏电阻的阻值变大到几兆欧，三极管Q1截止，U1(8)脚不再受其钳位，一旦PIR接收到信号，(8)脚就立即输出高电平，使可控硅导通，将灯点亮。
