金属接近开关

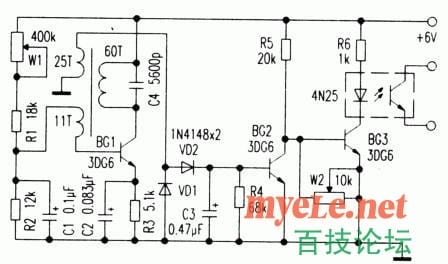

此处介绍一种在机械行业得到广泛应用的金属接近开关电路，如附图所示。该电路由两部分组成，即高频振荡器及开关电路，其工作原理如下。

    金属不靠近探头时，高频振荡器工作，振荡信号经DV1、DV2倍压整流，得到一直流电压使BG2导通，BG3截止，后续电路不工作。当有金属靠近探头时，由于涡流损耗，高频振荡器停振，BG2截止，BG3得电导通，光电耦合器4N25内藏发光管发光，光敏三极管导通接通电路，起开关作用。
      元件选择
  　探头需自制，在φ5mm×4mm磁芯上，用φO.12mm的漆包线绕制，绕制匝数如图所示，其他元件按图所标。一般只要元件好，焊接无误，即可正常工作。
      调试
　  接通电源，调节W1，用万用表监测BG2，使c、e两极之间刚好完全导通。这时高频振荡器处于弱振状态。然后用一金属物靠近探头，BG2应马上截止。再细调W2使BG3刚好完全导通，此时灵敏度高，范围大(感应距离在几毫米到数十毫米)，再根据自己的使用情况，细心调整W1和W2，使感应距离适合自己使用即可。
