红外遥控开关电路

本例介绍的红外遥控开关采用分立元器件制作，具有元器件易购、调试简便、性能可靠等特点，可在10m范围内遥控家用电器电源的通与断。
    该红外线遥控开关电路由红外遥控发射器和红外遥控接收控制器两部分组成，如图所示。

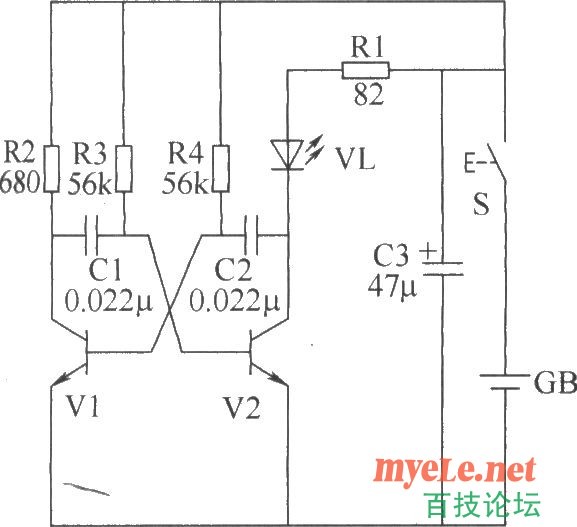

红外遥控发射器

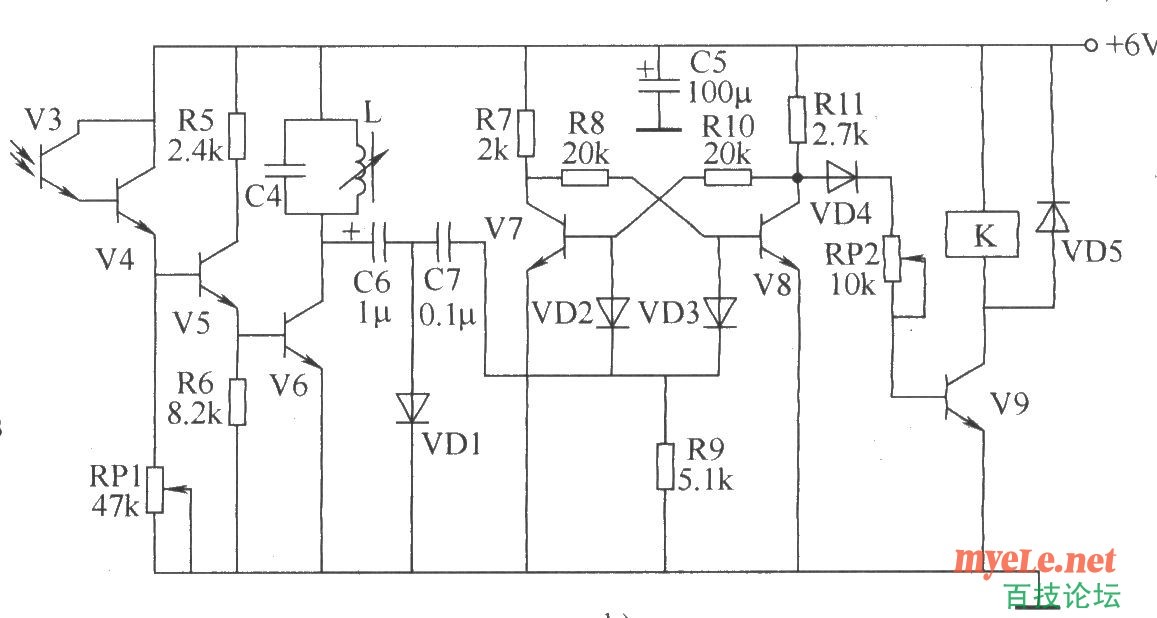

红外接收控制器

调节RP1的阻值，可以改变红外光接收放大电路的灵敏度。
调节RP2的阻值，可以改变继电器K动作的灵敏度。

元器件清单：

编号	名称及规格	参数	数量
R1	1／4W碳膜电阻器	82	100
R2	1／4W碳膜电阻器	680	100
R3、R4	1／4W碳膜电阻器	56k	200
R5	1／4W碳膜电阻器	2.4k	100
R6	1／4W碳膜电阻器	8.2k	100
R7	1／4W碳膜电阻器	2k	100
R8、R10	1／4W碳膜电阻器	20k	200
R9	1／4W碳膜电阻器	5.1k	100
R11	1／4W碳膜电阻器	2.7k	100
RP1	可调电阻器	47k	60
RP2、RP3	可调电阻器	10k	120
C1、C2	涤纶电容器	0.022uF	120
C3	铝电解电容器	47uF / 16V	60
C5	铝电解电容器	100uF / 16V	60
C6	铝电解电容器	1uF / 16V	60
C7	涤纶电容器	0.1uF	60
V1、V2、V4～V8	硅NPN晶体管	S9013	420
V9	硅NPN晶体管	S8050或C8050、3DG8050	60
V3	光敏晶体管	3DU5	60
VD1	锗普通二极管	2AP9	60
VD2、VD3	硅开关二极管	1N4148	120
VD4、VD5	硅整流二极管	1N4001	120
VL	红外发光二极管	HG401或HG505	60
K	直流继电器	JRX-13F / 6V	60
