多点控制走廊定时灯

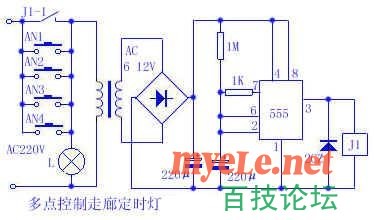

电路如下图所示:

    控制按钮开关AN1～AN4可安装在走廊不同位置，只要按动AN1～AN4任意一只按钮，照明灯L马上点亮，同时经变压器降压、整流滤波，给555集成电路供电。555集成电路第②、⑥脚所连接220μF电容器上初始电压为零，于是555集成电路第③脚输出高电平，继电器J1吸动，使常开接点J1-1闭合，整个电路进入定时自锁状态。
　　此后电源对555集成电路第②、⑥脚上的电容器充电，电压上升。当电容器充电约2/3直流电源电压时为定时时间，约需3分钟，此时555集成电路第③脚输出翻转为低电平，于是J1释放，接点开关J1-1自动断开 ，电灯L熄灭。只需再按动AN1～AN4中任意一只按钮，又会重新定时，开启电灯。
