自动循环定时器

CC4060是一款自带振荡器和14位二进制计数/分频器的CMOS集成电路。其输出端Q4～Q14构成16～18384分频系数，利用该输出特性，可容易地设计各种用途的电子定时器。

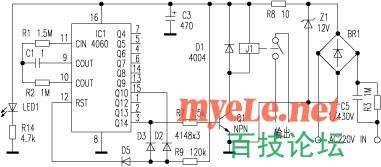

　　下图为自动循环定时器电路。原理简单，可靠性高，对振荡回路的电阻/电容稍作调整，或者改变Q4～Q14输出控制接线，即可获得所需的循环等待时间和工作动作时间。

    电路原理如下：电阻R1、R2及C1组成振荡回路，周期T=2.2R2C1。R7、D1、J1及Q1组成驱动电路，控制继电器触点的通/断。C3、C5、R3、Z1、BR1等构成电容降压电路，提供12V的直流电源。
　　在电源接通以后，CC4060的二进制计数器开始计数，前一级的下降沿触发后级，进行分频计数。
　　D2、D3、D5和R9组成与门电路以获得循环复位的高电平，使计数器复位。重新进入下一个定时周期。定时器的等待时间为T1=T×214/2秒， 动作接通的时间T2=T×210/2秒。一个循环周期的时间为T1＋T2。
　　适当地选择C1、R2的参数可得到相应的振荡频率。定时器的等待时间和动作接通时间可相应改变。同时，可根据不同的需要，改变输出端（Q14）和其控制（Q10）也可改变等待时间和动作接通时间，以及其占空比。
　　按照图示参数，可制作出自动循环定时器来控制室内的排风扇。等待时间为三小时，动作接通时间为二十 分钟。
