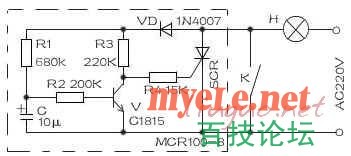

本文介绍的这种延时照明灯非常简单，安装也十分方便，将它直接连接于普通开关的两端即可。使用时，打开开关电灯点亮，关灯后由于延时电路的作用使电灯仍亮几秒钟后自动熄灭。本电路安全可靠，适合初学者自制。 电路原理：该延时照明灯的电路如附图所示。延时电路如虚线框内所示。图中K为拉线开关或墙壁开关，当K闭合后，该延时电路不工作，电灯处于正常的发光状态。当K被关断后，该电压一方面经R1向电容C充电，由于在C的充电期间没有电流流过R2，则三极管V一直处于截止状态；另一方面，该电压经R3、R4向可控硅SCR提供触发电压，使可控硅处于导通状态，因此在关灯后电灯亮一段时间。当电容C被充足电后，使三极管V由截止转为导通状态，将可控硅SCR关断，电灯也就熄灭了。
本电路关灯延时期间，延时时间由R1、C的取值来确定，读者也可根据各自需要自行确定。本电路中的可控硅，笔者选用的为单向可控硅，在关灯延时期间电灯的亮度约为开灯时亮度的一半，以适合人们的视觉上的需要，同时又可节能。
电路制作：图中单向可控硅SCR选用MCR100－8，耐压须为600V以上。灯泡的功率不大于100W为宜。二极管VD为1N4007，V为C1815。电阻均为1／8W碳膜电阻。
制作时，用一小块电路板将图中虚线框内各元器件焊装上。最好将本电路装在拉线开关底部凹槽内，用胶水粘牢并将引线接至开关两接线端即可。
