定时关断的交流电源适配器

许多人都喜好躺在床上读书看报、收听广播、欣赏音乐，经常是不知不觉地进入梦乡，导致床头照明灯一宿长明或其他电器整夜工作。笔者制作的具有定时功能的电源适配器，能够很好地解决上述问题。

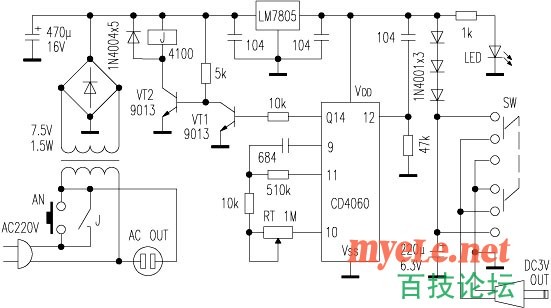

    电路如下图所示。按下微动开关按钮ＡＮ，２２０Ｖ的交流电源经变压器降压、二极管桥式整流后，获得９Ｖ的直流电压。通过稳压集成块ＬＭ７８０５稳压，供给由ＣＤ４０６０集成电路构成的定时时钟发生器的工作电压。同时，稳压后的５Ｖ电压再经过三只串联的二极管降压，输出约３Ｖ电压，可作便携式收音机、随身听等的直流稳压电源；用两挡位的选择开关ＳＷ，进行直流稳压电源输出极性的转换。发光二极管ＬＥＤ为电源工作指示灯。

    通电初始，定时时钟发生器首先经ＩＣ{12}脚的电容清零复位，各输出级均为低电位。由于输出端Ｑ１４输出低电平，三极管ＶＴ１截止，ＶＴ２导通，继电器Ｊ得电，触点吸合。ＡＣ ＯＵＴ为交流输出插座，可用作床头照明灯、微型吊扇及其他需要定时却无定时控制的交流电器。

    ＣＤ４０６０集成电路为带有内时钟脉冲振荡器的１４级二进制计数／分配器。{9}、{10}脚外接的电阻及电容决定其时钟的振荡频率，调节电位器ＲＴ即可改变定时时间；图中所标数值，定时时间大约在２０秒～４．５小时之间。当定时时钟发生器逐级计数分配至Ｑ１４端输出高电平时，三极管ＶＴ１由原来的截止转为导通，ＶＴ２由导通变成截止；继电器Ｊ失电而触点释放，切断了交流输入电源，整机即刻停止工作。
本电路只要元器件正确、焊装无误，不需调试即可成功。
