简易电子闹钟
怎样防止睡午觉睡过头呢?这里介绍一个简单易做的电子闹钟，它开机后一小时便会自动发出“嘟”信号声，把你从睡梦中唤醒。
电路原理

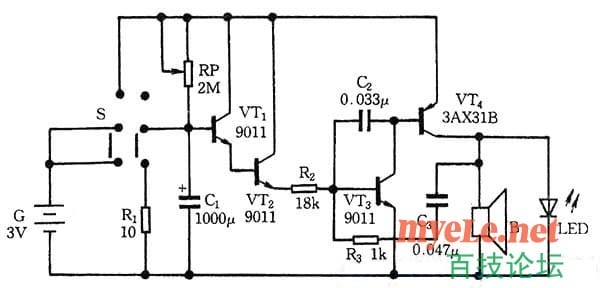

简易电子闹钟的电路如图所示，电路由电子延迟开关与振荡器等两大部分组成。
三极管VT1、VT2组成复合管，它与电阻RP及电容C1构成延迟电子开关电路，开机后，电源经电位器RP向电容Cl充电，当C1两端电压低于VT1基极的开门电平时，VT1与VT2均处于截止状态，由VT3与VT4组成的音频振荡器停振不工作，扬声器B无声。
随着充电不断进行，C1两端电压逐渐升高，当C1两端电压升至VT1基极的开门电平时，VT1、VT2就由原来的截止态转变为导通态，VT2的发射极电流就经电阻R2注入VT3的基极，使VT3、VT4构成的振荡器立即起振，扬声器B就发出响亮的“嘟”报信声，唤你起床，同时LED发光显示。
起床后，可以关闭电源开关，即将开关S拔向下方(即图示位置)，声光信号即停止。同时电容C1储存的电荷将通过电阻R1泄放，可为第二次开机作延迟准备。R1的阻值不能为零，否则放电电流过大，日久后易使开关接点烧坏。
电路的延迟时间主要由Rp与C1的充电时间常数决定，调节电位器Rp的阻值可以调整电路的定时时间，图示数据可在一小时内连续可调。若想再加大延迟时间，可以增大Rp或C1的数值。
元器件选择与制作
VT1—VT3可用9011、9013型等硅NPN三极管，β≥100；VT4要用3AX31B型等锗PNP三极管，β≥50。LED可用普通红色发光二极管。
Rp用小型旋轴线性电位器，其余电阻均用RTX—1／8W型碳膜电阻器。C1用CD11—10V型小体积电解电容器，C2、C3为CT4型独石电容器。B用YD57—2型等8Ω小型电动扬声器，S为2X2小型拔动式开关，电源G可用5号电池两节。

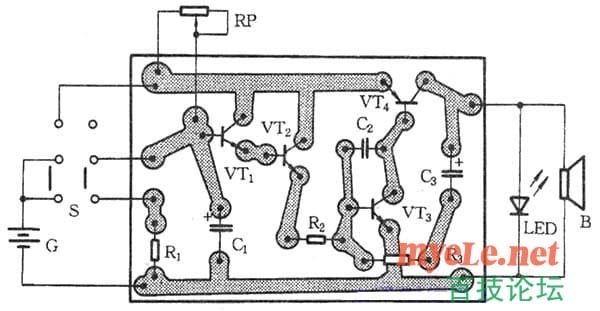

下图是本机印制电路板图，印制电路板尺寸为50mmX35mm。将安装好的电路板装人事先准备好的木制或塑料小盒里，RP旋轴伸出机盒并配上旋钮与度盘，并在盒面适当部位开一小孔以便让发光管LED从里面伸出。
这个电路只要接线无误，一般不用调试就能正常工作。改变RP阻值可以调节定时时间，可以通过试验测出定时时间，并标在RP的旋钮度盘上。若嫌扬声器B发声的音调不好听，可以增减电容C3的容量，改变叫声音调，直至满意为止。以后使用时，在午睡前，只要将RP旋至预定的定时时间上，将开关S拔向上方，预设时间一到电子闹钟就会发声。平时不用时，只要将开关S拔向下方即可。
