红外取暖器温度控制电路

[复制链接]
查看2141 | 回复1 | 2011-12-8 00:08:02 | 显示全部楼层 |阅读模式
<

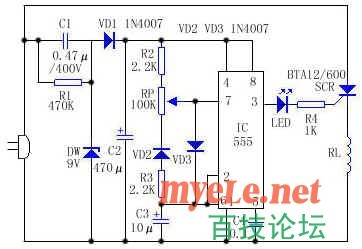

在严寒冬天,红外取暖器成为家庭的取暖设备,其发热管大多为三到四支组成,每支发热管由一开关控制,通过选择开关来控温,控温极不均匀。本电路可使所有发热管同时使用,可实现无级调节。工作原理:电路如上图所示,IC(555)接成低频振荡器,调节RP可改变C3的充放电时间常数,IC的③脚输出脉冲占空比随之改变,即改变了可控硅的导通与关闭时间比,从而控制了发热管RL上得到的平均功率,达到温控目的。当RP调到最上端时,IC输出脉冲占空比约为“0”,RL上得到的功率最小;当RP调到最下端时,IC输出脉冲占空比约为“1”,RL上得到最大功率。因此,调节RP可使IC输出脉冲占空比在“0”和“1”之间连续变化,RL上得到的便是在最大和最小之间连续变化的平均功率,LED亮度相应变化作为平均功率大小指示。此温控器还可用于其他阻性发热器具作为功率调节器,且不会产生电磁场干扰。可控硅功率大小选择视发热管功率而定,一般1KW~1.5KW的取暧器可选用BTA12/600的可控硅,加一片散热片为好。
