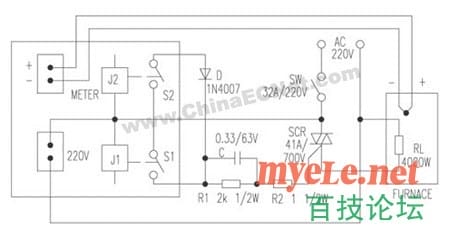

智能数显温度仪表通常都具有上、下限两个温度报警电接点，利用这两个输出接点，与双向可控硅和触发电路配合，可以构成一台具有三种加热功率的温度控制器，实现温度的三位式控制，控制箱式电炉的温度。其具体电路原理见附图。 图中，Ｓ１为下限接点，Ｓ２为上限接点。在数显表上通过软件设定，使Ｓ１在低于下限温度时接通，高于下限温度时断开，而Ｓ２则设置成高于上限温度时断开，低于上限温度时接通。使用时，将所要控制的温度设定在上下限温度之间。比如，当需要的温度为８５０℃时，下限温度值要比它低几度，可设在８４６℃，上限温度则可设在８５４℃。具体工作原理如下： 在开机升温阶段，温度为室温，Ｓ１和Ｓ２均为接通状态，双向可控硅被双向触发处于全开通状态，电炉全功率快速升温。当温度达到或超过下限温度时，Ｓ１断开，双向可控硅由二极管Ｄ进行单向触发，可控硅只有一个方向导通，电炉的加热功率减少一半，降低了加热速率，进入保温状态。当温度达到或超过上限温度时，Ｓ２断开，双向可控硅因触发电路全部断开而截止，电炉停止加热。一段时间之后，电炉温度开始自然下降，当降到上限温度以下时，Ｓ２接通，可控硅再次单向导通，电炉又半功率加热，进入保温状态。如果炉温进一步下降至低于下限温度时，Ｓ１接通，双向可控硅又全开通，电炉全功率加热。 通过上述控制，使电炉的温度基本保持在上下限温度之间。由于电炉的加热功率有零功率、半功率、全功率三种状态，所以在控制过程中温度的波动较小，恒温效果较好。 从附图可以看出，整个电路结构非常简单，但它却能够实现三种加热功率状态。而且，负载上的电流波形完整，不存在移相触发的高次谐波干扰问题。通过长时间的实际应用证明，其控温精度较高，能较好地满足一般实验室的使用要求，而且成本不高，非常适合实验室中５千伏安以下箱式电炉的温度控制，及小型金属工件热处理加热的需要。
|
