电动窗帘电路

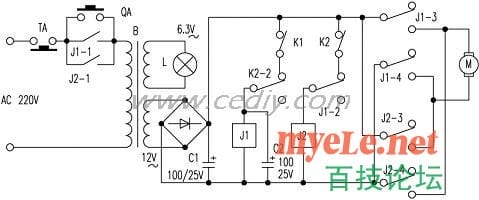

该电动窗帘电路使用元件少，可靠性高，操作方便，平时只用一只按钮控制窗帘的开闭，窗帘开闭到位后，电路自动切断220V交流电，既经济又安全。该电路还可以通过另一只按钮，保证窗帘可以停在任何需要的位置。笔者用该电路制作安装的电动窗帘，至今已工作8年有余了，从未出过问题。具体电路见附图所示。
工作原理
　电源变压器B、桥式整流堆和电容C1组成12V直流电源。继电器J1、J2和行程开关K1、K2组成互锁电源极性切换电路。
　当按下按钮QA时，220V交流电接通，指示灯L点亮，由于C2的存在，J1两端的电压不能突变，故J2优先吸合，J2－1闭合，电路自保，J2－2断开，电路互锁，J2－3、J2－4闭合，电机得电正转，窗帘开启。窗帘完全开启后，行程开关K2被拉线拉动而断开，J2失电释放，J2－1断开，整个电路断电停止工作。窗帘完全开启后，再次按下QA时，由于K2断开，J2不能吸合，J1吸合，J1－1闭合，电路自保，指示灯L点亮，J1－2断开，电路互锁，J1－3、J1－4闭合，电机得电反转，窗帘闭合。窗帘完全闭合后，行程开关K1被拉线拉动而断开，J1失电释放，J1－1断开，整个电路断电停止工作。
　当需要窗帘停在任意位置时，只要在窗帘运动过程中，按下按钮TA即可。 需要说明的是，本电路控制的窗帘开闭，是以开启动作为优先的，即窗帘只要不是呈完全开启状，当按下QA时，窗帘总是朝开启方向运动。不过，日常使用时，窗帘一般是全开全闭循环动作的，所以仅用一只按钮QA就可以控制窗帘的开闭了。
