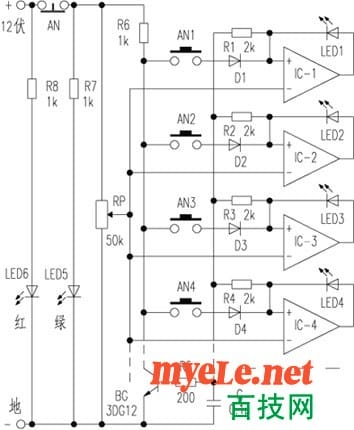

根据“线路简单,成本低廉,元件易得”的原则,利用运放LM324设计并制作成功的抢答器电路如图所示:
接通电源,调整RP使各运放的反相输入端有一定的电压,由于各运放的同相端分别通过R1~R4以及R5?BG的be结接地,因此各运放都输出低电平;当按下AN1时,R6和R1分压(因C的电压不能突变,BG还没有导通),使运放IC-1的同相输入端产生一定电压,此电压高于反相输入端电压,运放IC-1输出高电平,经LED1反馈到同相输入端而自锁,同时电流经R1?R5?BG的be结到地,一方面使LED1保持点亮;另一方面为BG提供基极电流?C的延时作用结束后,BG饱和导通,其他按钮即使再按下,相应运放的同相输入端因无较高电压而不会输出高电平,从而保证了先按按钮抢答成功的唯一性?按AN复位后,方可进行第二轮抢答?
本电路调试前先用较大容量的电容C,调整RP使各运放反相输入端电压在4V左右,然后在各路能可靠触发的情况下再尽量减小C的容量.
