二进制计数电位器

使用二进制集成电路ＣＤ４０４０可制作电子电位器。ＣＤ４０４０集成电路各脚功能。电位可有４０９６挡次，如电压在４．０９６Ｖ，每伏有１０００个１ｍＶ变化进位挡，每进１位上升１ｍＶ，电路二进制位０～１１位以高位电阻最小。如第１１位５０ｋΩ、第１０位１００ｋΩ、第９位２００ｋΩ、第８位４００ｋΩ、第７位８００ｋΩ、第６位１．６ＭΩ、第５位３．２ＭΩ、第４位６．４ＭΩ、第３位１２．８ＭΩ、第２位２５．６ＭΩ、第１位５１．２ＭΩ、第０位１０２．４ＭΩ，向下按每退１位、阻值加１倍顺序排列。如排错，或电阻不是倍数，电位的上升值会不均匀，进到某数值便突然跳变。

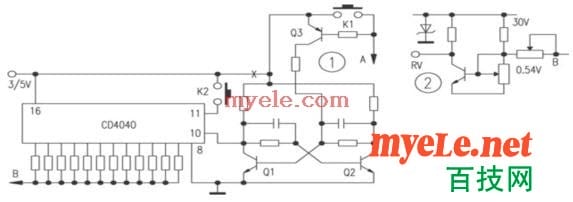

图１是收音自动搜索调谐电位器。Ｑ１、Ｑ２组成２～４ｋＨｚ左右振荡电路。Ｑ３阻止振荡。Ａ端接调谐指示输出脚，ＣＸＡ１０１９、ＣＸＡ１２８３等收音电路调谐指示脚都是收到电台输出负电压，Ｑ３接收负极电压使Ｑ１停振。Ｂ保持电位不变，按一下Ｋ１搜索下个电台，Ｂ电压上升，收到电台Ｑ３阻止振荡，Ｂ端电压停止上升，再按再往下搜台……Ｂ端搜台从０Ｖ升到５Ｖ，跳回０Ｖ再按０～５Ｖ循环搜台，Ｋ２用于计数清０，如要跳回低频电台搜索时按Ｋ２。Ｂ端接收音调谐电路变容管，此电路接通，如Ａ端没有负电就会从０～５Ｖ循环搜台，只要收音机收到电台时调谐指示脚输出负电压即停搜。如有１２位、１６位或更多位的串级二进／退的计数电路就更好，可惜找不到或是目前根本没有厂商生产这类多位进退计数电路。

若从×处断开去掉Ｑ３电路，把Ｋ１接至断开的两处可做其他计数电位器，如台灯调光、电风扇调速等。

图２为电视ＶＨ电调谐音量电位器，只需６位二进制倍数电阻，就可达到６４级音量调节。
