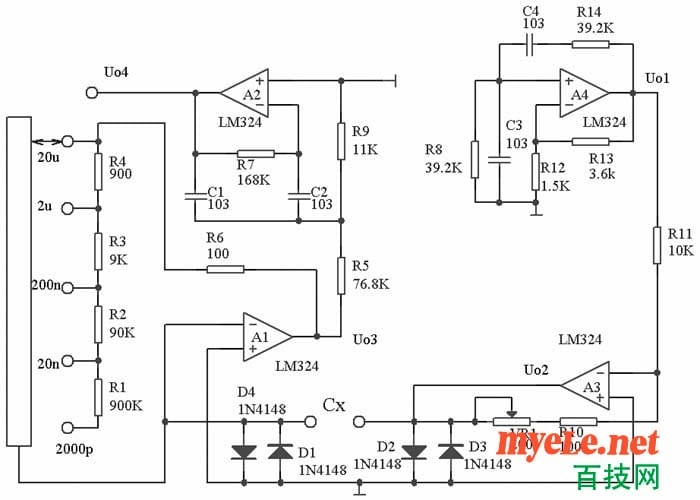

这是DTXXX型数字万用的，常用的测量电容的电路，其基本原理是利用电容的容抗。过程是将400Hz的弦波作用于被测电容Cx两端，利用所产生的容抗Xc实现电容与交流电压的转换，再通过测量交流电压来获得Cx的容量。
测量分为五档（当然你也可以根据需要增减），分别为2nF,20nF,200nF,2uF,20uF,测量准确度为2.5%，分辨率由你所用的交流电压测量工具决定。电路主要分四部分。
首先来看第一部分，以A4为中心，是一个文氏电桥电路。当R8=R14,C3=C4时频率为：
这是一个正反馈电路，U01经R14，C4反馈到A4的同相端，但当频率等于上述频率时，A4的同相输入端的电压只有Uo1的确良1/3，这也要求A4的放大倍数必须大于3，即1+R13/R12>3，也就是说R13>2R12。但这个倍数不能太大，否则正弦波可能会变形。
再来看第二部分，这部分以A3为中心，比较简单，为一反向比例运算电路，同时也起缓冲作用，但要注意的是，这里是把Uo1按比例缩小了，比例为（R10+VR1）/R11。调节VR1可改变比例大小。

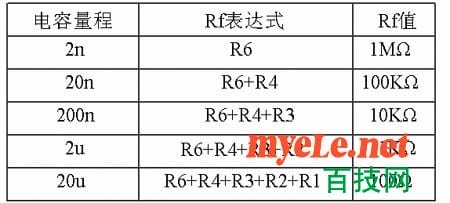

第三部分就是电容-交流电压转换电路（C/ACV），这个电路以A1为中心，第二部分一样为一反向比例运算，只不过这里的输入电阻为Cx的容抗。不同的量程，反馈电阻也不同。下表为不同量程对应的不同Rf值。可以看出最大测量电容与Rf的乘积相等。
放大倍数如下：
因RC是相等的，也就是说不论什么量程，其最大量程的放大倍数是相等的，约为5.03。所以Uo3=5.03Uo2。因Uo2为一定值，所以每量程输出的电大电压相等，这就保证不同量称精度一样。还可以看出。对于同一量程，输出电压与电容值Cx成正比。
第四部分以A2为中心，为一有源带通滤波器，其中心频率为400Hz，用以滤除其它频干扰。最后输出电压Uo4是幅值与被测电容Cx成正比的400Hz交流正弦电压。用可以测量正弦波的仪表，就可以测出其电容。
需要说明的是测出的结果，是与电容量成比列的，因此你要根据你的测量公具来调整比例，才能得到直接的读数。
