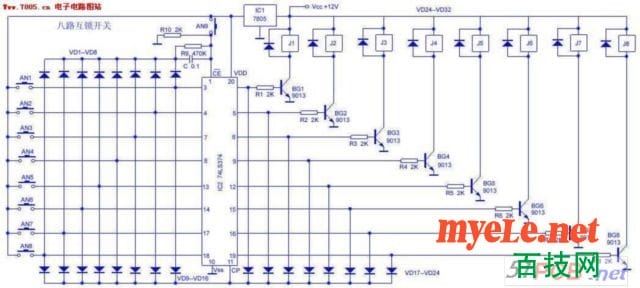

工厂中常用多路互锁开关来控制多台工作电机。早期的多路互锁开关，是用多组电磁继电器直接制成的，虽然电路简单，但常出故障，使用很不方便。笔者用三态八D锁存集成电路74LS374制成八路互锁开关，可完全取代早期的多路互锁开关，它具有工作可靠，使用方便等特点。电路如附图所示。
电路工作原理 电路供电电源为12V ，再由IC1(7805)稳压输出5V电源供给IC2(74LS374)作为工作电压。IC2和外围相关元件组成八路互锁开关电路，现由继电器J1～J8组成开关执行器件。IC2的各引脚功能已在图中标注。①脚EN为使能端，低电平有效，所以这里把①脚直接接地。D1～D8为触发端，CP为时钟端，Q1～Q8为输出端等。当依次按动按钮开关AN1～AN8时，对应的各触发端D1～D8和CP端分别处于高电平，此时输出端Q1～Q8也依次输出高电平，该高电平通过对应的晶体管使继电器依次工作。不仅如此，各开关的工作还可任意选择。该电路要完成上述正确的逻辑功能，还需设两种辅助电路：
1、开机延时电路：由R9、C2、BG9管和继电器J9等组成，延时电路的时间由R9与C2值决定。当12V电源加到电路时，IC1首先工作，将5V电源加到IC2上，让IC2稳定工作。之后通过延时电路使继电器J9工作，其触点J9-0闭合，再把12V电源加到IC2的输出级上。其作用是当开机电源冲击电路时，可避开IC2输出端因变成高电平而导致所有继电器的吸合。
2、开机清零电路：由电容器C3和R19组成微分电路。当开机延时电路工作时，继电器J9工作，其触点J9-0闭合，由微分电路对电源电压微分产生一正脉冲加到CP端，达到开机清零，使各执行继电器处于释放状态，等待触发。
