5s模块元件选用与制作

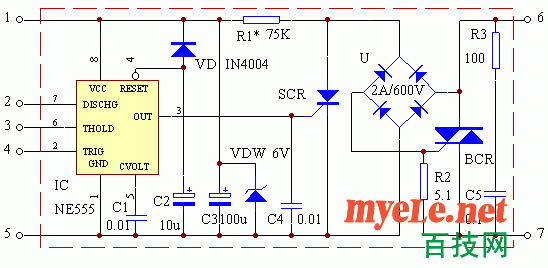

IC可选NE555、uA555、LM555、FX555及CA555等时基集成电路。SCR采用3A/600V的单向可控硅，BCR采用16A/800V的双向可控硅，这样构成的模块最大额定工作电流可达8－10A。U采用2A/600V以上的全桥，也可用同数值的四只二极管构成桥式整流电路代替。DW可采用0.5W、稳压值为6－7V的稳压二极管。R1和R4的功率在2W左右。C5的耐压应在400V左右，C3的耐压应不小于25V。这样选择元件可提高模块工作的可靠性。
　　整个电路装焊完成，先焊开IC的电源端⑧脚，此时在模块5S的⑥、⑦脚之间与电网电源串入一只100W的白炽灯泡，这时灯泡应处于熄灭状态，否则就要检查SCR和BCR的质量。再用万用表的直流档测量C3两端的电压应在6V左右，即可接通IC的电源端⑧脚，再一次测量C3两端的电压不应低于5V，否则可调整R1的阻值。至此整个电路调试完毕，就可焊上引脚并用塑料盒封装或压封，这样5S模块就制作成功了。
