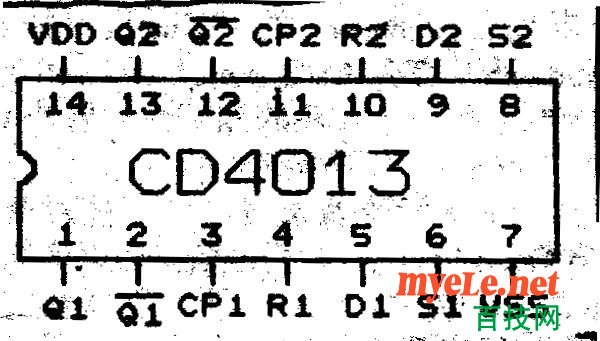

在电子技术中，N/2(N为奇数)分频电路有着重要的应用，对一个特定的输入频率，要经N/2分频后才能得到所需要的输出，这就要求电路具有N/2的非整数倍的分频功能。CD4013是双D触发器，在以CD4013为主组成的若干个二分频电路的基础上，加上异或门等反馈控制，即可很方便地组成N/2分频电路。
上面介绍的N/2分频电路仅限于N≤7，当N≥7时，可根据分频N值的大小，相应增加二分频级数，并恰当引接反馈信号走线，便可得到N≥7的分频电路。下面仅介绍一例9/2分频电路，如图7所示。图8是其工作波形。
IC1～IC4四级D触发器组成16分频电路，fo信号从Q3输出，电路有Q1、Q4两级反馈。其工作原理与上述有关分频电路相似，波形图上A点虚线脉冲表示为电容C滤除掉的Q1反馈信号。从图8中可知，只要fi输入四个半周期的时钟信号，就输出一个周期信号fo，即fo的频率为fi的2/9。
从以上几个N/2分频电路可得到如下几个特性：
1.电路工作原理是，在第n个周期，末级两分频器的输出为高电平时，输入时钟脉冲的上升沿使分频电路工作；在第n＋1个周期，末级两分频器的输出为低电平时，输入时钟脉冲的下降沿使分频电路工作。
2.电路采用的是异步触发形式，各触发器的初始状态不会影响到分频的功能。如果要求初始状态为“0”状态，可以将D触发器的复位端R引出，接至复位控制电路。
3.输入信号fi的最高工作频率fimax除受到CMOS元件fM的限制外，还受到D触发器、反馈门翻转延迟和电容C滤波频率特性的影响，所以应尽可能提高fi的值。一般情况下，最高工作频率fimax在几百千赫以下。
▲用CD4013双D触发器做的脉冲4分频器应用
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
. ┌─────────────┐ .
. │ ┌─────┐ │ .
. │ ┏━━━┻━━━┓ │ │ .
. │ ┃ Ｒ ┃ │ │ .
. └─┫Ｄ Ｑ┣─┼─┼─┐ .
. ┃ ┃ │ │ │ .
.［ＣＰ＞───┫ＣＰ －Ｑ┣─┼─┘ │ .
. ┃ Ｓ ┃ │ │ .
. ┗━━━┳━━━┛ │ │ .
. └─────● │ .
. │ │ .
. 用ＣＤ４０１３双Ｄ触发器 ┷ │ .
. 做脉冲４分频电路。 ＧＮＤ │ .
. §文本逻辑电路图№１§ │ .
. ┌────────────────┘ .
. │┌─────────────┐ .
. ││ ┌─────┐ │ .
. ││ ┏━━━┻━━━┓ │ │ .
. ││ ┃ Ｒ ┃ │ │ .
. │└─┫Ｄ Ｑ┣─┼─┼─［ＣＰ／４＞ .
. │ ┃ ┃ │ │ .
. └──┫ＣＰ －Ｑ┣─┼─┘ .
. ┃ Ｓ ┃ │ ┌────┐ .
. ┗━━━┳━━━┛ │ │版权没有│ .
. └─────● │欢迎翻版│ .
. │ │无限拷贝│ .
. 杨真人 制作 ┷ │请勿涂改│ .
. ２０1１.１０.１８ ＧＮＤ └────┘ .
