18.1、主控模块和键盘模块

   在前面的讲解中，我们通过举例介绍了ktc101系统在工作面和皮带机控制中的应用和一些相关参数的设置。不知道大家感觉如何？如果你感觉前面的讲解还可以，有一定的收获，请回个帖子，给成伟一点点鼓励。本教程从开讲以来，已经更新很多帖内容了。但是收到的回帖却不多，我不知道是我讲解的有问题，还是大家不需要这个教程，成伟都有些迷惑了，是继续讲下去，还是放弃……。所以，如果这个教程对你有用，看完后有一些收获，一定要回帖支持成伟，让我知道，我不是一个人前行！！！

        在前面的教程中，我们已经介绍了KTC101主控器与KDW101电源以及CS1、CS2沿线设备的连接。接下来，我们讲一下KTC101主控器的内部结构。
        KTC101内部主要由主控模块（又称CPU模块）、键盘模块、母板及各种功能模块组成。

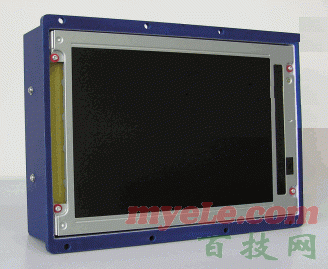

图18.1.1

图18.1.1是主控模块的外形图，主控模块主要由嵌入式计算机和显示器组成，可以说主控模块就是一台计算机。

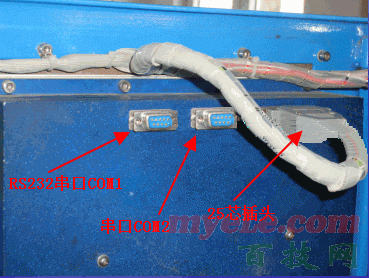

图18.1.2

        在主控器的背部，有三个插座，那个大的25芯的插座是主控器与母板以及外围元件连接的。那个远离25芯插座的是RS232串口插座COM1，中间的是串口插座COM2

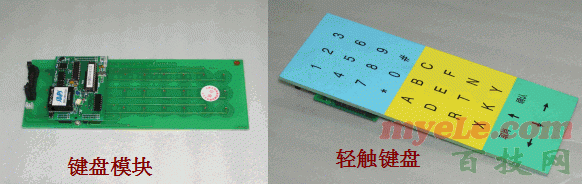

18.1.3

        图18.1.3是键盘模块和按键键盘。按键用于输入各种参数，键盘模块用于检查是哪个按键按下了，然后将这个按键的键值（代表这个按键的代码）传送给主控器，主控器得知是哪个按键按下，然后执行相应的功能。键盘模块要和按键键盘加在一起才是一个完整的键盘。
