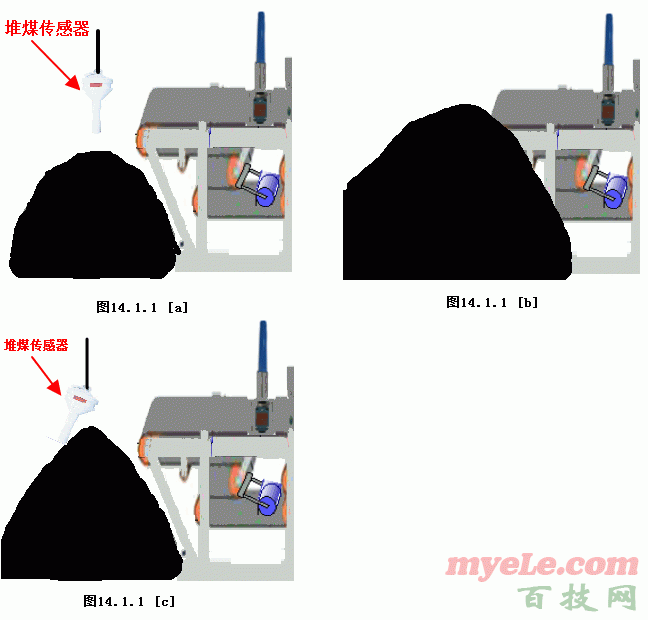

煤被皮带上运输到目的位置之后,就会从皮带上落下来,形成一个煤堆(图14.1.1
[a])。煤不断从皮带上落下来,煤堆也会逐渐增大。当如果煤堆过大时,就会压住皮带,造成皮带拥堵,(图14.1.1
)使皮带无法正常运转。为了防止出现煤堆过大的情况,就在煤堆的上方安装一个堆煤传感器,传感器的内部有一对触点。在煤堆大小正常时,堆煤传感器垂直向下(图14.1.1
[a]),传感器不动做,它内部的触点此时是闭合的。在煤堆即将超过正常大小时,煤堆使传感器倾斜(图14.1.1
[c]),堆煤传感器动作,他内部的触点断开,主控器检测到这对触点断开了,就会将皮带停止运行,防止堵煤情况的发生。
![](http://www.myele.com/data/attachment/forum/202103/24/195014r0vves8tua5ua20i.gif)
图14.1.1

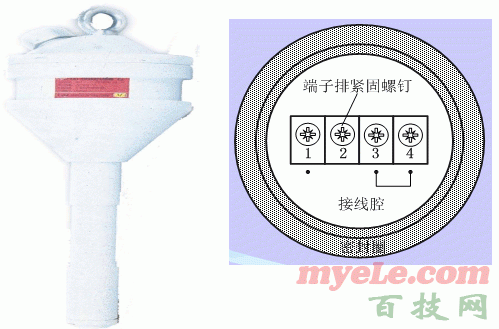

GUD-330-D2型堆煤传感器的外形如图14.1.2所示,打开接线盒盖后,可以看到内部有四个接线端子,其中1,3端子是开关量输出端子,也就是内部那对触点的接线端子。在KT101系统中使用的时候要将3,4号端子短接起来。
![](http://www.myele.com/data/attachment/forum/202103/24/195014rjd355itdxo566ro.gif)
图14.1.2

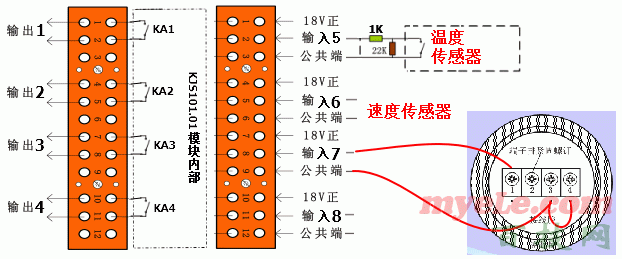

堆煤传感器与输入输出箱的接线如图14.1.3所示
![](http://www.myele.com/data/attachment/forum/202103/24/195014p58knzpnt6j6wpqr.gif)
图14.1.3
