12.1、GWM-40-W温度传感器的安装

  先看第九讲的图9.1（http://www.myele.com/thread-47309-1-1.html），这一节我们要在皮带机机头滚筒上安装一个GWM-40-W温度传感器，传感器的导线接入KJS101-8型本安输入输出箱。用于检测皮带运行时的温度。

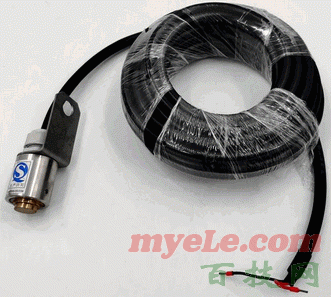

   GWM-40-W温度传感器的外形如下图所示，这个温度传感器并不能够测量出被测物体的具体温度。安装的时候，将温度传感器探头固定在被检测设备附近的环境当中，通过测设备周围环境的温度从而间接检测设备温度。他的输出端是一对触点，触电的动作温度是40士5℃。也就是说当被测物体的温度低40℃时，这对触点是断开的。当被测物体的温度高于40℃时，这对触点闭合。

图12.1

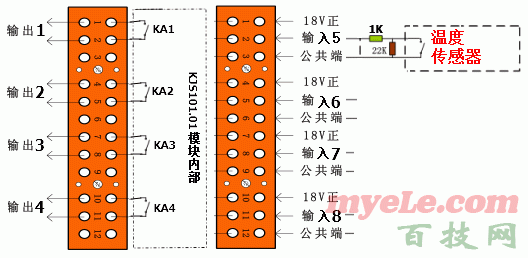

GWM-40-W温度传感器本身带有10米长的带屏蔽层的导线，接线的时候需要将屏蔽层接在控制设备的外壳上，用于抗干扰。温度传感器与KJS101-8型本安输入输出箱之间的接线如图12.2。接线的时候，不要忘记在输入端加电阻哟。（为何加电阻，请看http://www.myele.com/thread-47251-1-1.html）

图12.2

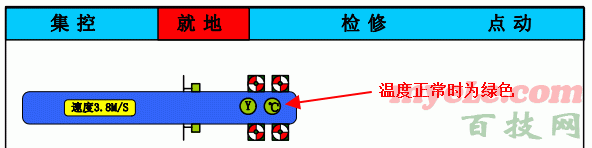

    在ktc101主控器的显示界面中，温度正常时，温度图标为绿色（图12.3），当温度传感器动作时，温度图标为红色。


图12.3
