就地启停按钮完成接线之后,还需要在ktc101系统中设置其对应的参数之后才能使用。就地启停按钮需要设置三个参数:“就地按钮输入点”、“就地按钮灯输出点”和“就地按钮灯亮方式”。
(1),就地按钮输入点

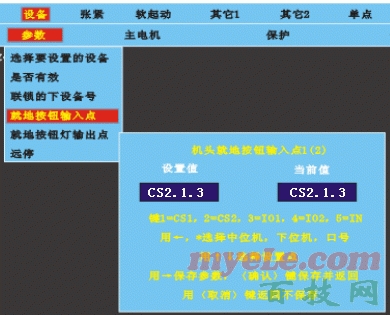

“就地按钮输入点”就是用来启动和停止皮带的输入点。我们在10.2小节(http://www.myele.com/thread-47325-1-1.html)第四段中遇到过这个参数。图10.2.3中就有这个参数。按照10.2节中的步骤,现在来设置这个参数。
图11.2.1
从图11.2.2中可以看出,启停开关接在了输入输出箱的“输入3”端子上。而输入输出箱又是CS2沿线的第一台下位机。所以“就地按钮输入点”的值为“CS2.1.3”
图11.2.2
(2),就地按钮灯输出点

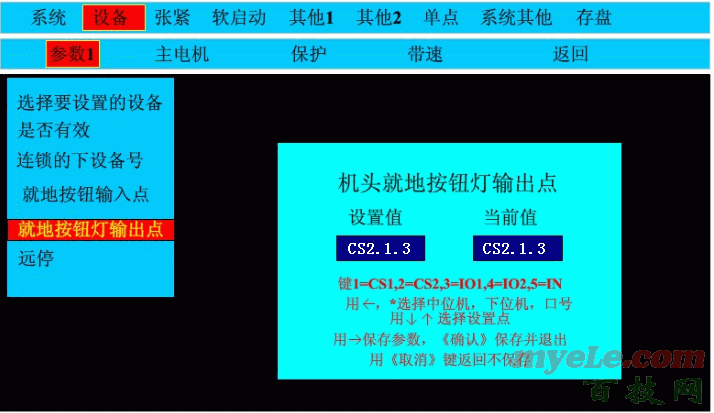

在就地按钮上面有一个指示灯,这个就是“就地按钮灯”。他是用来显示皮带启动、运行状态的。从图11.2.2中可以看出,这个指示灯接在了输入输出箱的“输出3”端子上。前面说过,这个输入输出箱是CS2沿线的第1台下位机。所以图11.2.3中的“就地按钮灯输出点”的值为CS2.1.3。
图11.2.3
(3)、就地按钮灯亮方式
“就地按钮灯”有两种亮灯方式,一是“用其起亮”:就是只有用就地按钮启动皮带的时候,皮带运行时灯才亮。如果不是用就地按钮启动的皮带,而是从101主机上启动的皮带,即使皮带在运行,此指示灯也不亮。二是“设备运行亮”:意思就是这个就地按钮所控制的皮带,无论是不是用就地按钮启动的,只要这条皮带运行,此灯就亮。

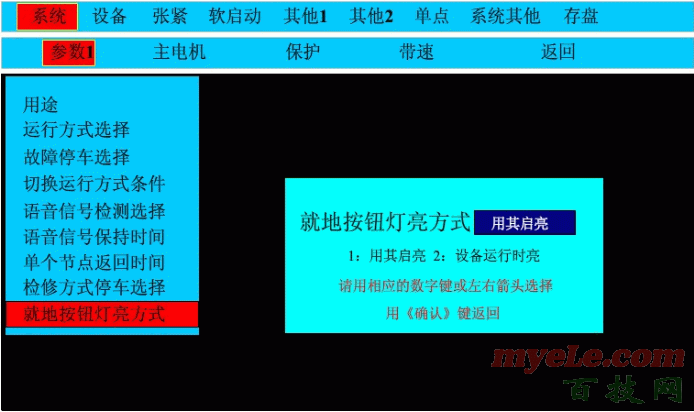

要设置此项参数,可以在“系统”--“参数”中设置。如图11.2.4。
图11.2.4
