1、就地启停按钮的安装

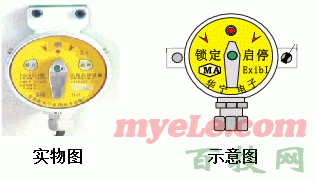

为了方便操作,我们在机头位置再安装一个KHJ15/18-1( IT)型远程启停装置,安装位置如第九节(http://www.myele.com/thread-47309-1-1.html)中的图9.1。它的外形如图11.1
![](http://www.myele.com/data/attachment/forum/202012/07/100039m2yzukeyar2y5p7a.gif)
图11.1

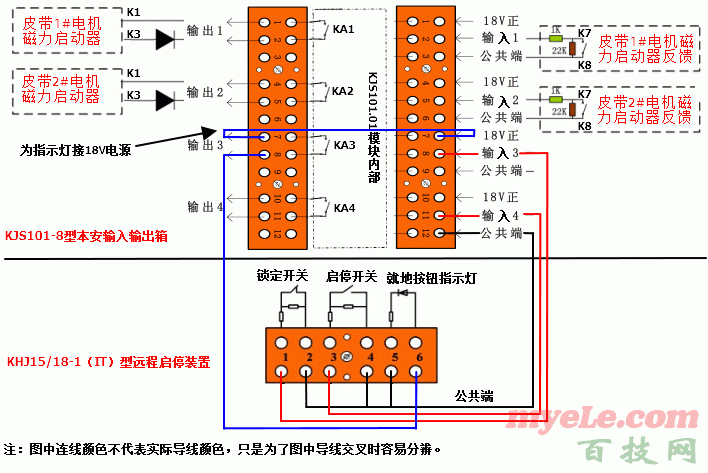

就地启停按钮是接入KJS101-8型本安输入输出箱的。接线如图11.2
![](http://www.myele.com/data/attachment/forum/202012/07/100045zvf3j9bb1pp993vo.gif)
图11.2
KJS101本安输入输出箱在第二节(链接)已经详细介绍,我相信大家已经能够理解这张接线图了。不过有一点需要说明,(1)就地按钮指示灯的接线中,要为指示灯提供18V的电源。(2)就地启停按钮内部已经内置了电阻,在与本安型输入输出箱(又叫下位机,分站)连接时,就不需要加电阻了。
2、就地启停按钮的使用
就地按钮在完成硬件安装以后,还要进行参数。参数设置我们在全部硬件安装完以后再讲。现在我们来说一下就地按钮的使用:

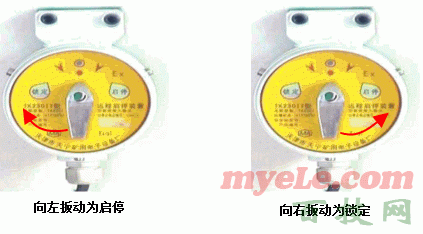

启停操作:启停开关按钮的内部是一个自复位常开触点开关。将扳把开关向左扳动(如图11.3),皮带机启动,松手后扳把开关内置的弹簧机构使扳把回到中间位置;再向左侧扳一下扳把开关,皮带机停止。如此循环启停。
![](http://www.myele.com/data/attachment/forum/202012/07/100045o00joory3dozjod1.gif)
图11.3
锁定操作:锁定操作按钮的内部是一个常闭触点。KTC101系统检测此常闭点的状态,此常闭点如果断开则锁定停车,禁止启动。将扳把开关向右侧扳动(如图11.3),扳把开关打开内部常闭触点,松手后,扳把开关锁定在右侧位置,不会自动复位。只有将扳把手动复位至中间位置时,才可以启动设备。
