10.1、本安输入输出箱与皮带电机开关的连接

  看上一节图9.1（http://www.myele.com/thread-47309-1-1.html）中的皮带系统，KTK101-2-HA电话和KHJ15/18-1-H型组合急停闭锁开关的安装在上一节中进行了讲解。这一节我们讲一下KJS101-8本安型输入输出箱与皮带开关的接线。

1、KJS101-8型本安输入输出箱与系统连接

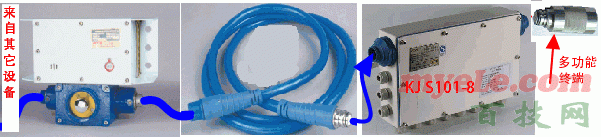

    在第二讲（http://www.myele.com/thread-47251-1-1.html）的时候，我们使用过KJS101-4型本安输入箱。KJS101-8型本安输入输出箱与KJS101-4的安装使用方法是一样的，只不过是KJS101-8比KJS101-4型的多了4路输入输出。根据系统组成图（图9.1），使用带插头的七芯电缆将KJS101-8型本安输入输出箱与KTK101-2-HA电话连接在一起。由于KJS101-8是CS2沿线的最后一台设备，所以要在KJS101-8的后面安装一个多功能终端。安装如图10.1所示。

图10.1

2、KJS101-8型本安输入输出箱与皮带开关连接

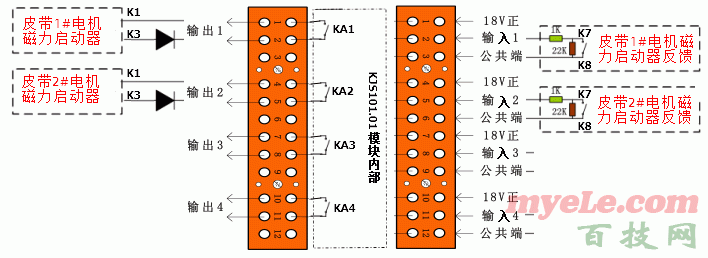

    我们在第二讲（http://www.myele.com/thread-47251-1-1.html）已经详细的介绍了KJS-4的使用，在这里只简单介绍一下KJS101-8的连接，如果你对下面的介绍不太理解，可以先看看第二讲的内容。下图是KJS101-8与皮带开关的连接图，只需要将KJS101-8的输出点与皮带开关本安回路的启动线连接在一起即可。然后将皮带开关主接触器的一对常开辅助触点接到KJS-8的一组输入接口，作为皮带开关启动、停止状态的反馈。KJS101-8输入端接线的时候，别忘了加电阻哟！


图10.2
