9、KTC101之皮带控制器的应用

前面几节介绍KTC101的一些基础知识以及在工作面中的应用。从这一节开始，我们介绍KTC101在皮带系统中的应用。

图9.1

    咱们举例的皮带系统组成如图9.1所示。从主控制器引出 CS2 沿线控制一条顺槽皮带，由 CS2 沿线起点接一台 KTK101-2-HA 型电话（通话、闭锁、拉线急停），然后隔 100 米接一台 KHJ15/18-1-H 型电话（闭锁、拉线急停），再隔 100米接一台 KTK101-2-HA 型电话，以保证每 100 米有一台拉线急停，每 200 米有一台可通话电话。在顺槽皮带机头放置一台下位机KJS101-8型本安输入输出箱，用来接顺槽皮带的控制以及各种保护，在 CS2 沿线末端接入终端作为此沿线终结。接下来我们介绍硬件的具体接线。

1、KTK101-2-HA电话

图9.2

    KTK101-2-HA电话是集KTK101-2-A与KHJ15/18-1-H电话功能与一身，与KTC101-Z型主控器配接，实现沿线通话、闭锁、启停报警以及拉线急停功能。他的安装很简单，只需使用专用的七芯电缆将它与沿线设备连接即可。

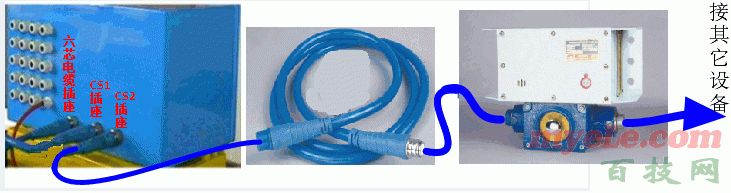

图9.3

2、KHJ15/18-1-H型组合急停闭锁开关

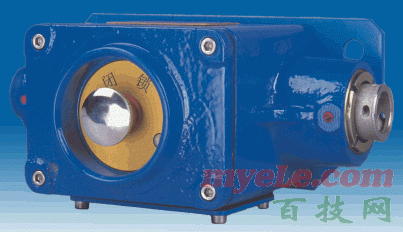

图9.4

    KHJ15/18-1-H型组合急停闭锁开关的外形如上图所示，它在KTC101系统中实现拉（电缆）线急停和按钮闭锁的功能。他的两端时快速连接不锈钢插座，直接使用带有插头的专用七芯拉线电缆连接即可，连接方法与上面讲的KTK101-2-HA电话的连接方法是一样的，可以参考图9.3。

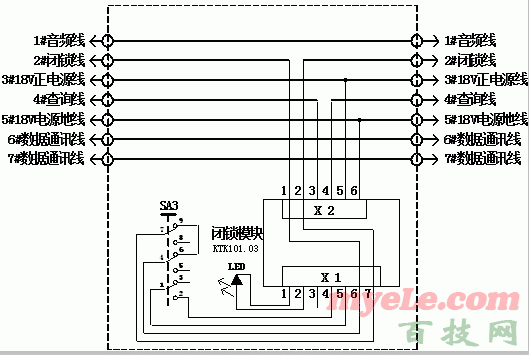

图9.5

    它的内部接线如图9.5所示。内部主要由KTK101.03闭锁模块和SA3按钮组成。我们在本教程6.2节（链接：http://www.myele.com/thread-47276-1-1.html）的时候已经详细的介绍了KTK101.03模块，在这里就不重复介绍了。
