3、KFD101型多功能终端

    KJS101-4有两个七芯插座（上一讲中图2.2），其中一个已经通过七芯电缆与KTC101主控器的CS1口连接（上一讲中图2.4l）。另外还有一个接口，可以根据需要接KTC101系统中的其它功能组件。当不外接其它组件时，此接口不可以空着，需要安装一个KFD101型多功能终端（图3.1）。

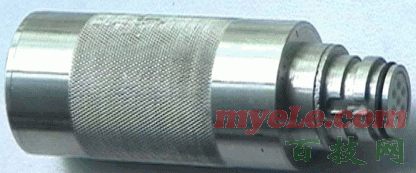

图3.1

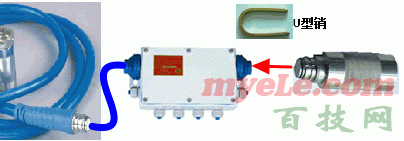

    KFD多功能终端是安装在系统沿线的最末端，作为一个系统数的结束点。在KTC101系统中，KTC101主控器作为开头、首端，然后从CS1口或CS2口向外连接设备，在这条线上的最后一台设备，都要安装KFD多功能终端。它的安装也很简单，直接插在最后一台设备的七芯插座上，然后使用U型销固定，并扣好防尘罩（图3.2）。

图3.2

    KFD101作为系统的最末端，主要用作系统自检，把终端电压和沿线的情况反馈到主控器上。
    至此，我们举例的这个集控系统硬件接线已经完成。当要想正常运行，还需要进行参数设置，下一讲我们针对我们所讲的案例对KTC101主控器进行参数设置。
