3、电路图中线号的含义

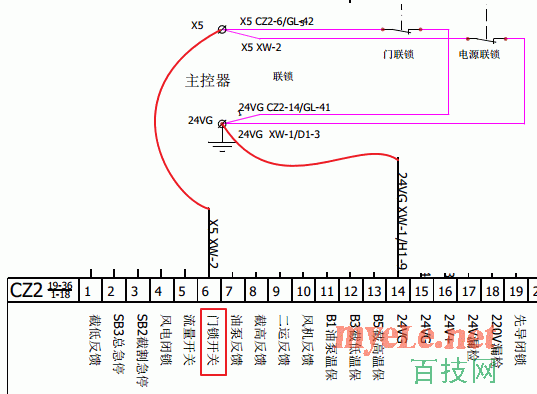

      在上一节中，我们讲了掘进机的前级电源先导回路。而且给出了电源先导回路的电路图，但是朋友们有没有注意到，我给出的图片是修改过的原厂电路图。图中，我使用红线将两块电路图连接了起来。在原厂的电路图中，是没有这两条红线的。


而且，我们再看下面这张电路图，图中，1A CZ1-19，1B CZ1-20，1C CZ1-21这几条线都连在了一起，在实际的使用中，这几条线是接在一起的吗？
再看看原版的电路图，都是这样的，很多的线连在一起。


我们该如何理清楚这些线条的关系哪？这就要从线号下手了。我们看QBZ80开关的时候，知道里面有1、2、8、9、13等这些线号，但是这台掘进机的线号却和那些线号不一样。现在我们就来分析一下这些线号的含义。

在线号1A CZ1-19由两部分组成中，1A和CZ1-19。

1A的含义就和QBZ-80防爆磁力启动器2、8、9线号含义是一样的，凡是标1A的线都是想通的，在没有跨越元件的情况下，这些接线的线号都是一样的。如下图中的1号线，这条线连接了S1，S2，K1接点，在实际接线中，他需要两条导线，但是这两条导线是没有跨越元件的，所以线号是一样的。

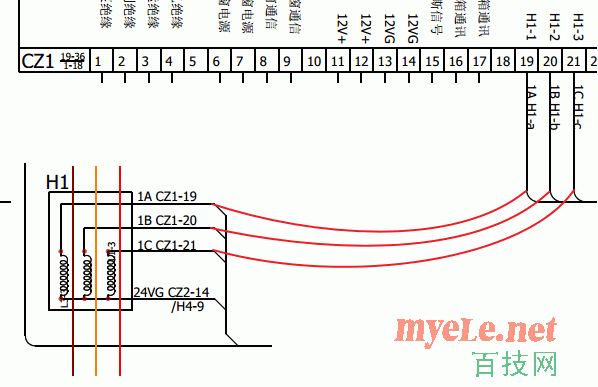

CZ1-19的含义是：CZ1是元件代号，也就是主控器的CZ1接线端子，-19是元件的端子号，即第十九个端子，也就是说这条线的另一端接在主控器CZ1的第19个端子上。如下图所示：


同样，我们看CZ1-19端子上接线的线号，1A H1-a ，1A与电流互感器上的线号1A CZ1-19中的1A是一样的，表示这两个点是相通的，是一条线。H1-a表示这条线的另一端接在电流互感器H1的a端子上。

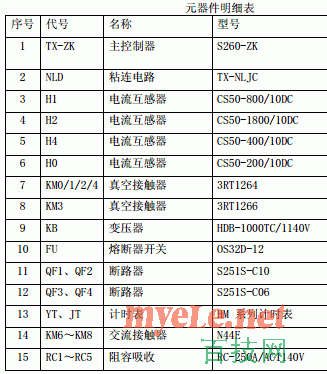

这里附上部分元件的代号，更多的元件代号，大家可以去看本掘进机的说明中。
