在以前馈电开关的教程中,我们讲过低压馈电开关的真空断路器的的合闸是靠合闸电磁铁(合闸线圈),合闸之后真空管的闭合是靠机械结构..
高防开关也有一套机械机构,在合闸的时候,可以用手来回推动合闸摇臂来操作机械机构,使真空断路器合闸。也可以通过合闸电机带动机械机构动作来完成真空断路器的合闸。
在这里,我们主要讲一下合闸电机工作的电气原理。通过高压变压器TV将三相6KV高压电源变换为127V的低压电,经过熔断器FU1-FU3,其中两相A602、A603接入综合保护器的X13、X14端子,为综合保护器提供工作电源。同时,三相127V电源经过二极管V1-V6组成的三相桥式整流电路整流之后,为合闸电机M提供工作电源。
![](http://www.myele.com/data/attachment/forum/201411/20/141016z4sa67w5shnwe8zd.png)

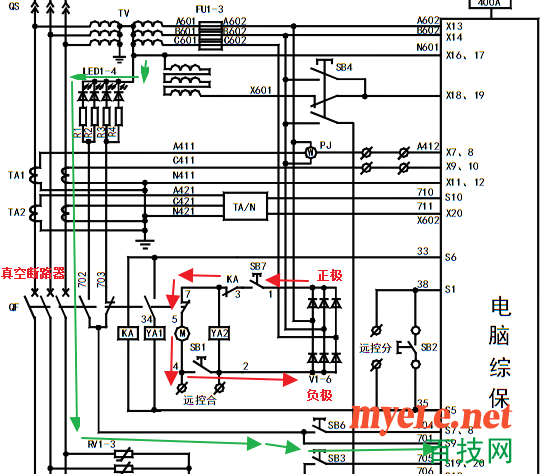

合闸电机合闸时,其电路如上图中的红色箭头所示:
当隔离小车本体完全推入高防箱体,即隔离插销插入高压电源插座之后,闭锁开关(行程开关)SB7闭合,同时综合保护器检测线路正常,则综合保护器断开KA的线圈回路,KA的常闭触电闭合。这时,按下合闸按钮SB1,合闸电机电路成通路状态。电流从桥式整流器的正极——SB7——KA常闭点——真空断路器常闭点(此时真空断路器还未完成合闸,其常闭点闭合)——合闸电机M——合闸按钮SB1——三相桥式整流器的负极。合闸电机电路形成闭合回路,合闸电机转动,带动操作机构使真空断路器合闸。
当真空断路器合闸之后,其常闭点断开,则断开了合闸电机的电源回路,合闸电机停止转动,此时可以松开合闸按钮,完成整个合闸过程。
真空断路器完成合闸之后,其常开辅助触点702闭合,接通合闸指示灯LED1,LED2电源回路,合闸指示灯亮.其回路如上图绿色箭头所示。
