2、闭锁机构

      我们在前面学习磁力启动器，馈电开关等低压开关的时候，知道这些开关都有一个机械闭锁结构，其作用是防止带负荷分、合隔离开关和防止带电打开开关箱盖。同样，高防开关也有一套机械闭锁机构，其作用和低压开关一样，防止带电打开高防箱门，防止带负荷分、合隔离小车。

        在上一贴中，我们讲到，高防开关的本体是小车结构的，再这里再给大家透露一个秘密，高防开关是没有隔离开关的；高防开关的小车上的主回路与箱体上的进出接线采用插销连接。小车本体上有六个插销，箱体上有六个插座，上面三个为电源进线、下面三个为负荷输出线。

        当我们需要停电时，首先按停止按钮，将真空断路器分闸，然后转动小车操作手柄，将小车上的插销与插座分开（只是将插销与插座分开，并不将小车从箱体中抽出），这样就相当于打开隔离开关。

        不同厂家的机械闭锁，其结构也不一样，下面我们举例说明。

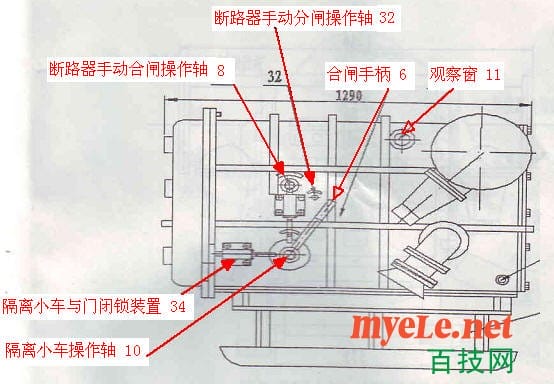

上图是河南济源的一种高防开关闭锁装置示意图，其闭锁保护功能如下：

1、隔离插销在合闸位置时，门不能打开的安全闭锁。

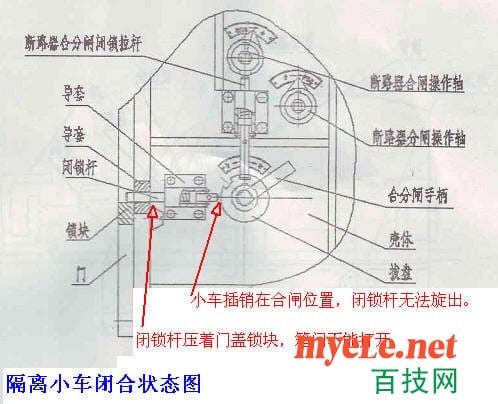

当隔离插销在合闸位置时，上图中的闭锁杆压着门盖的锁块，箱门不能打开。


        隔离小车分开到位时，闭锁杆导进拔盘开口槽中，此位置方可开门（如上图所示）。从而实现了隔离小车在合闸位置时，箱门不能打开的闭锁功能。

2、真空断路器在合闸位置时，隔离小车插销不能进行分合闸操作的安全闭锁。

河南济源的高防开关在此安全闭锁上有两套闭锁装置，任何一套在闭锁状态，隔离小车都不能够分开。

第一套闭锁装置：

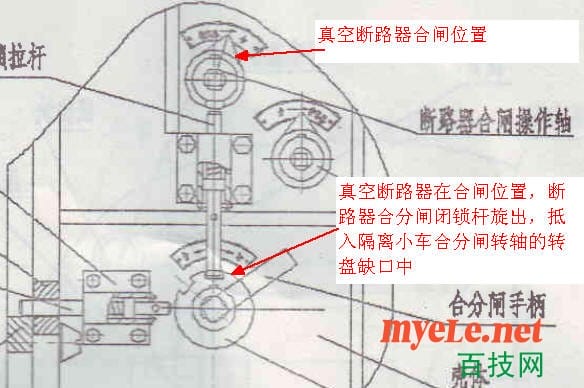

真空断路器在合闸位置，断路器合分闸闭锁杆旋出，抵入隔离小车合分闸转轴的转盘缺口中，隔离小车合分闸转轴无法转动，隔离小车不能进行分闸操作。此位置时，真空断路器可以进行分闸、合闸操作。

第二套闭锁装置：

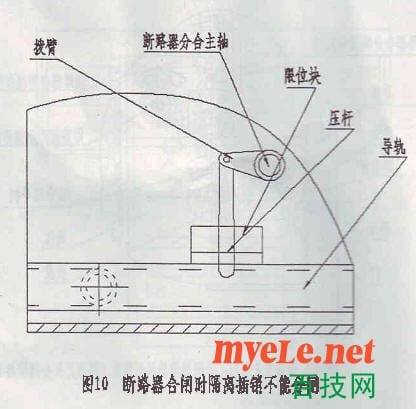

如下图所示，在真空断路器带动真空管合、分闸的主轴上有一个拨臂带着一根连杆。当真空断路器在合闸位置时，连杆插入小车限位块和导轨上的孔中，使小车无法移动，从而达到真空断路器合闸时，隔离小车无法分离的安全闭锁功能。


3、 门打开后 ,隔离小车插销不能进行合闸操作的安全闭锁 。

同样，此功能的安全闭锁也有两套装置。

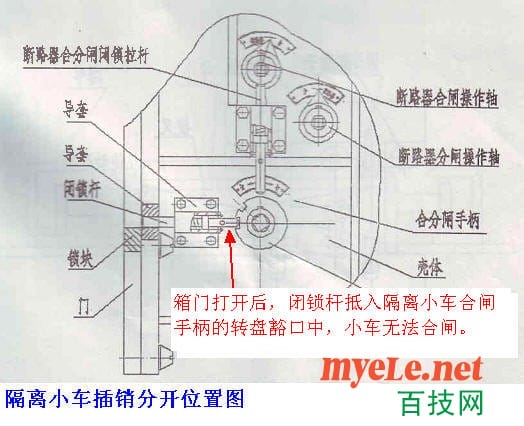

第一套是和 1、隔离插销在合闸位置时，门不能打开的安全闭锁是同一套装置实现的两种闭锁功能。如下图，箱门打开之后，闭锁杆抵住隔离小车合闸手柄的转盘豁口中，隔离小车合闸转轴无法转动，从而达到箱门打开后，隔离小车不能进行合闸的安全闭锁功能。

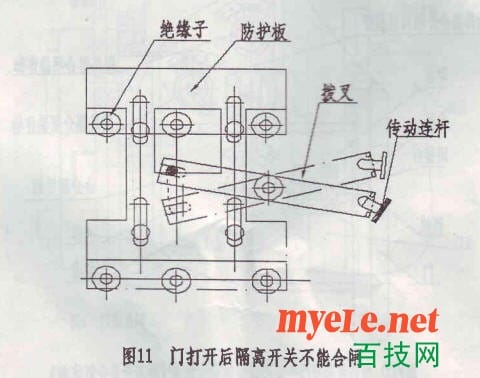

第二套闭锁装置如下图：

开门后，门对防护罩连杆失去推力作用（下图双点划线位置所示） ,防护罩靠自身重量自动下落 ,盖住 6个静触头插孔 ,使 隔离插销不能插入插座。关门后，门靠自身运动触压连杆将防护罩打开，隔离插销才能够进行合闸操作。
