高防开关BGP9L矿用隔爆型高压真空配电装置的作用
![](http://www.myele.com/data/attachment/forum/201410/02/192421qukuuun5fuxsu9pn.jpg)

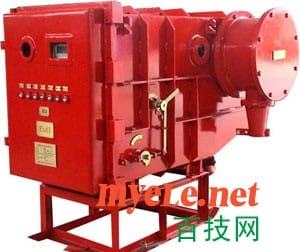

上图就是一台BGP9L矿用隔爆型高压真空配电装置的图片,不同厂家的产品,外形结构可能不完全相同,但成伟所见到的诸多厂家的BGP9L高防开关,都和上图差不多。
矿用BGP9L高防开关,主要用于井下6千伏高压线路的控制,对线路进行接通、断开;同时对所控制的线路进行短路、过负荷、漏电、过压、欠压等故障保护。有的厂家的高防,还可以作为直接启动高压电动机之用。
高防开关型号含义
![](http://www.myele.com/data/attachment/forum/201410/02/200404pvayyyfupswjffti.jpg)

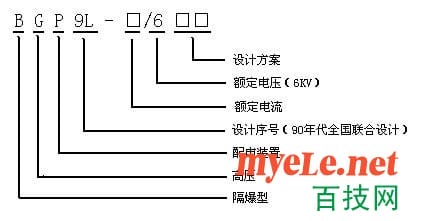

高防开关BGP9L各个字母的含义在上图中已经标出了,大家一看就明白,不过需要说一下的是,最后两个方框,也就是所谓的设计方案,这两个字母每个厂家都不同,我不知道有没有统一的标准,但大多都是对高防开关功能结构的描述。例如,后两个字母为YⅠ
的,这个厂家规定,Y代表永磁式,Ⅰ 代表接线方式。另外一个厂家的后两个字母为AK
,A代表A设计方案,K代表快开门。还有一个厂家的型号为BGP9L-6G 后面的G代表改进型。
操作机构分类
高防开关在操作机构上,有弹簧储能操作式和永磁式两种。由于这两种高防在结构上有点差别,在以后的教程中,我们会分别讲解,大家在看教程的时候也留意一下,不要搞混了!
![](http://www.myele.com/data/attachment/forum/201410/03/210413a43nc9ns6zn882t8.jpg)

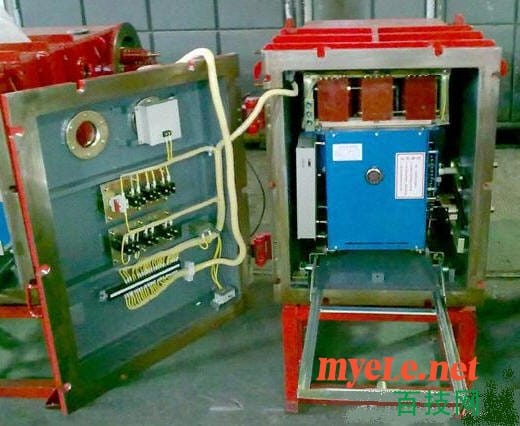

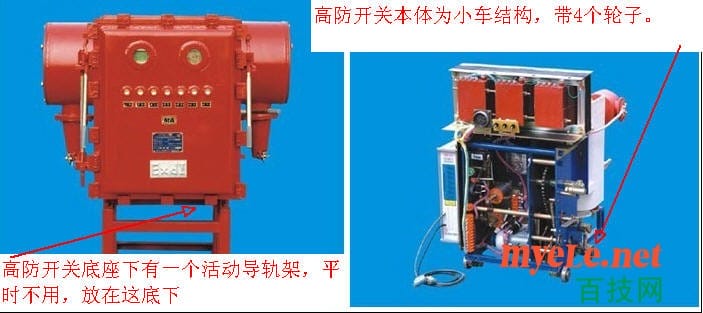

高防开关的本体为小车结构。真空断路器、操作机构、互感器、综合保护器等原件全部安装在小车上。每台高防开关带有一个活动的导轨架,平时不用可以收起来放在高防底座架下,需要维修高防时,可将导轨架拿出,打开高防前门,将导轨架与高防箱体内的小车导轨连接起来,将小车从箱体中抽出,方便检修。
