5、采煤机截割滚筒的启动与停止

    采煤机控制的核心元件是PLC，他是采煤机的大脑，他控制着采煤机上的其他电器元件的动作。当我们要启动采煤机的滚筒时，只需要给PLC一个左截割启动、或者右截割启动的信号，PLC就会指挥控制截割电机的真空接触器闭合，为截割电机提供电源，使截割滚筒启动旋转。同样的道理，我们给PLC一个左或右截割滚筒停止的信号，PLC就会指挥控制截割电机的真空接触器释放，断开截割电机的电源。

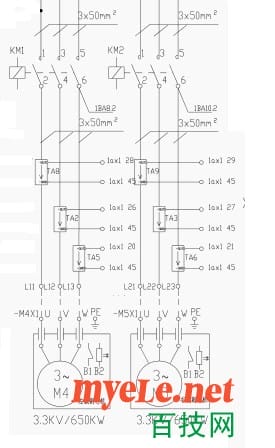

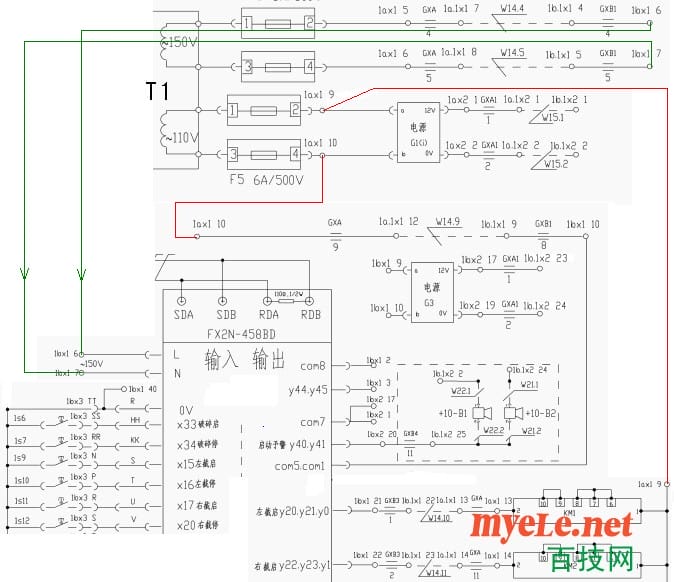

上图是成伟拼接的原理图，从图中可以看出，按左截割启动按钮1S9 给PLC一个左截割启动的信号，这是，PLC就会驱动KM1线圈吸合，KM1线圈吸合后，磁力启动器KM1闭合，左截割电机得电运转。

当按左截割停止按钮1S10时，PLC得到信号，驱动KM1线圈断电，KM1释放，磁力启动器KM1断开左截割电机的电源。

右截割电机的启动、停止原理和左截割电机一样。不再多说！
