4、采煤机的运输闭锁电路

      我们知道，采煤机是骑在刮板运输机上的，当我们检修采煤机时，是要将刮板运输机停下了的，为了在检修的过程中防止刮板机误启动，在采煤机上有一个闭运按钮1S3，当我们检修采煤机时，需要将这个按钮打到停止位置。在出现紧急情况时，我们也可以通过这个按钮停止刮板运输机。

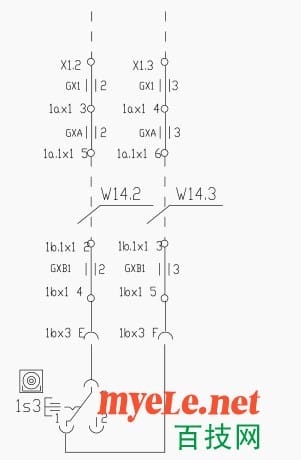

上图就是刮板运输机闭锁电路原理图，非常简单。就是将按钮1S3串接到刮板运输机开关的控制回路中，当1S3断开时，刮板运输机开关的控制回路就会断开，运输机无法运行。
