3、采煤机的启动与停止

     采煤机的控制按钮有5处，分别为左、右端头站，左、右遥控器，主控面板（变频器箱盖板上）。这5处控制按钮中，只有主控面板中有启动按钮（1S2变频器箱盖板上），可以对控制采煤机整机电源的磁力启动器进行启动。而停止时，在这5处都有停止按钮，可以停止采煤机。这是为了安全起见。

        启动采煤机时，先合上采煤机的隔离开关，然后按启动按钮。这时启动按钮所启动的磁力启动器并不是采煤机本身的磁力启动器，是给采煤机供电的上一级磁力启动器。

       在采煤机上控制上级磁力启动器的启动与停止，是借用动力电缆一根控制芯线,使采煤机的控制回路与磁力启动器先导回路相接,组成远地控制回路。 采煤机主电缆是一根 MCPT1.9/3.3 3X120+1X70+8X10 的矿用电缆。

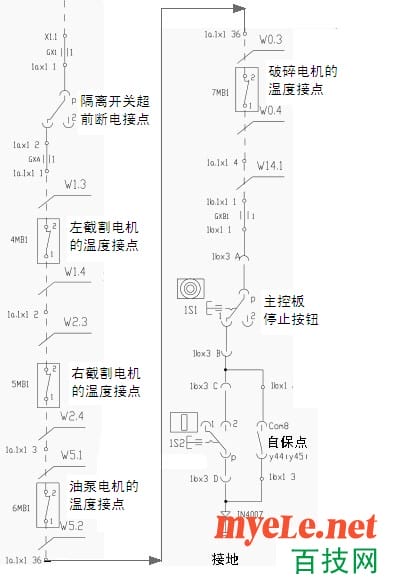

采煤机的启动与停止回路如下图：（点击图片可放大）


        上级磁力启动器先导回路的控制线，接到X1.1接线柱上，然后，在控制回路中串入隔离开关超前断电接点、左右截割电机的温度接点、瓦斯断电仪接点（可选）串联在回路中，还包括启动按钮、停止按钮、自保节点和启动二极管等。

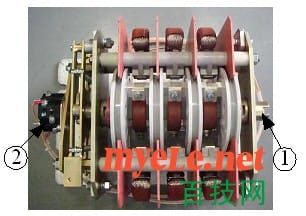

        隔离开关的超前断电点的作用是防止带电分合隔离开关。图中的2所指的就是隔离开关的超前断电点，当设备带电时分隔离开关时，隔离开关的辅助点2总是比主触点先分开，这样就可以提前断开磁力启动器的控制回路，使上级的磁力启动器先停止。有效防止了带电分合隔离开关。





图中的4M1-7M1分别是左右截割电机、油泵电机、破碎电机的温度接点，当电机的温度超限时，这些温度接地就会断开，这样上级磁力的启动器的控制回路就会断开，从而断开采煤机的电源，有效保护了电机。



原理图中的1a×1 1 ；1a.1 1等是接线柱编号，w1.3 、 w1.4等是电缆编号。

采煤机启动以后，油泵电机就开始运行，为下一步采煤机的截割滚筒、左右牵引等启动做好准备。
