BKD16-400馈电开关在以下几种情况下回分闸
1、人为操作分闸
因为工作需要,对馈电开关进行分闸操作。分闸操作有收到分闸和电动分闸。手动分闸的原理比较简单,我们在介绍真空断路器结构原理的时候,已经介绍过了( 真空断路器动作原理之分闸与失压脱扣 ) 。现在来介绍一下电动分闸。
![](http://www.myele.com/data/attachment/forum/201212/02/203410jpvczsco5e2ores8.gif)

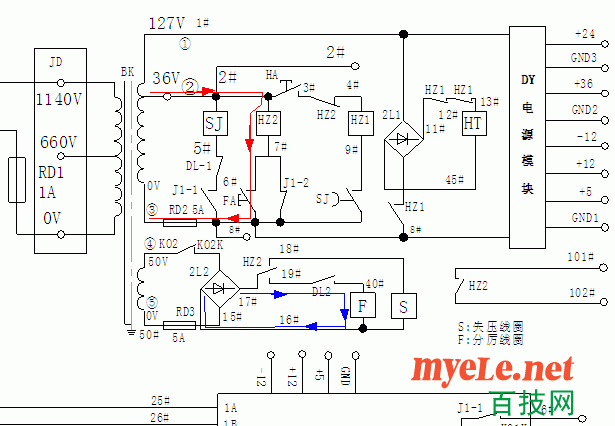

按下分闸按钮FA,便接通了中间继电器HZ2的线圈回路,HZ2线圈吸合,接通分励线圈的电源回路,分励线圈吸合,使真空断路器分闸。
HZ2的电源回路为:36V电源——中间继电器HZ2线圈——分闸按钮(已按下)——熔断器RD2——电源0V
分励线圈的电源回路为:整流桥2L2正极——中间继电器触点HZ2——19#——断路器辅助触点DL2——分励线圈F——整流桥2L2负极。分励线圈吸合。
中间继电器触点HZ2在接通分励线圈的同时,切断了失压线圈S的电源回路。使失压线圈S释放。
2、电源断电分闸
当馈电开关失去电源时,馈电开关会自动分闸。这时的分闸靠失压线圈来完成。( 真空断路器动作原理之分闸与失压脱扣 )
3、保护器动作分闸

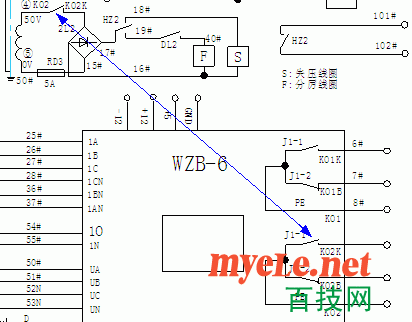

当馈电开关出现过电流、过电压、欠电压、漏电等故障现象时,保护器动作,使真空断路器分闸。保护器动作分闸的原理是:保护器动作时,是保护器内部的继电器释放,从而切断了为失压线圈提供电源的回路,使失压线圈释放,真空断路器分闸。
![](http://www.myele.com/data/attachment/forum/201212/02/205650hsi09i2pl5kpcd0t.gif)
