3、断路器分闸与失压脱扣

      ZN7-400真空断路器的分闸有三种方式，一种是手动分闸，用手直接按操作机构按钮，使开关分闸。还有一种是电动分闸，按分闸按钮，分励线圈得电吸合，使机构分励，还有一种是失压分闸，设备停电后，失压线圈失去电源。在弹簧作用下，使机构分励。
         由于真空断路器的机构较复杂，用言语描述恐怕大家不太好理解，本想做一个3D的机构模型，但是水平有限，没能做出来。还是上图片吧，不过图片不太清除，请大家多看两遍教程，有时间自己拆开一个机构看看，一定会明白机构的原理的。

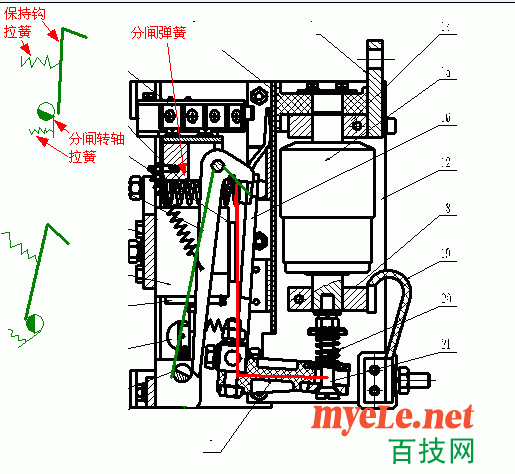

    真空断路器在合闸线圈失去电源之后的机械维持，主要是分闸转轴转动之后，挡住了保持钩，使保持钩不能复位，从而扣住衔铁板，使真空管闭合。如果我们要使真空管分闸，只需要将分闸转轴转会吸合之前的位置，这时保持钩就失去了阻挡，在分闸弹簧的作用下，将衔铁板弹回分闸状态，断开真空管的动触点。（如果大家不明白这段话的意思，请多看两遍断路器合闸的过程）分闸时，分闸转轴、保持钩、衔铁板、真空管等器件的动作正好与之相反）。






那么，分闸时，我们是如何使分闸转轴动作的哪？我们慢慢来讲：

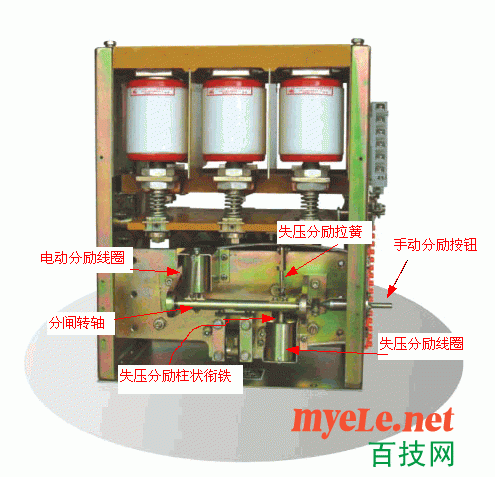

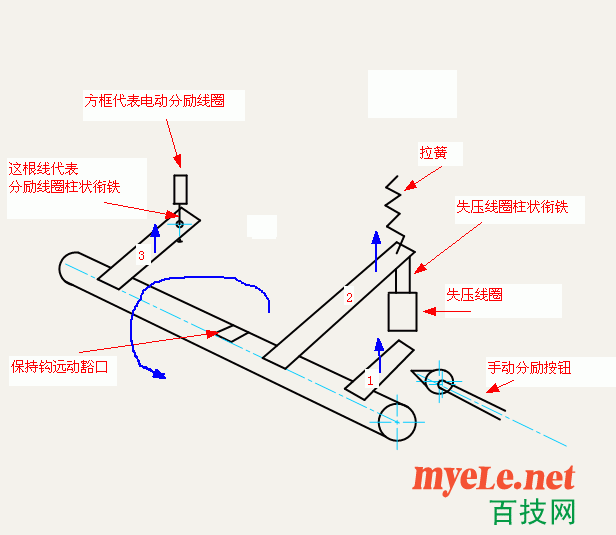

1、手动分闸按动手动分闸按钮，按钮前部的椎体使分闸转轴上的连接片1按照蓝色箭头方向向上远动，带动分闸转轴选择，使保持钩运动豁口转动了一个方向，保持钩可以从运动豁口中经过，保持钩复位，开关分闸。

2、电动分闸
按动电动分闸按钮，电动分闸的分励线圈得电吸合，柱状衔铁带动连接片3向上运动，使分闸转轴转动。

3、失压脱扣
正常合闸状态下，失压线圈是吸合的，在衔铁的作用下将连接片2拉至下方。当开关停电或电网电压过低时，失压线圈不能维持吸合而释放，在拉簧的作用下，连接片2向上运动，带动分闸转轴转动，完成分闸。
