2、断路器的合闸与机构保持

        在上一贴，我讲主回路中，控制回路通断的元件是真空断路器，真空断路器合闸，回路接通，负荷侧得电；真空断路器分闸，负荷侧断电。

       以前，我们讲磁力启动器的时候，接通与断开主回路的是真空交流接触器，而在馈电开关中，却是真空断路器。那么真空断路器是什么样的结构，他是如何工作的哪！

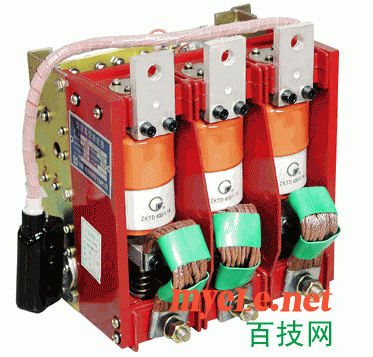

         这个就是我们电光BKD16-400馈电开关中用的ZN7-400型真空断路器，从外表上看，他和真空接触器差不多。但是他的合闸与分闸的动作却和交流接触器不一样。交流接触器的吸合与维持，都是靠电磁铁；释放是靠断开电磁铁的电源。而真空断路器的吸合是靠电磁铁，电磁铁完成吸合动作之后，就断开电源了。而断路器的维持是靠机械机构。分闸是靠分励线圈或手动分励。

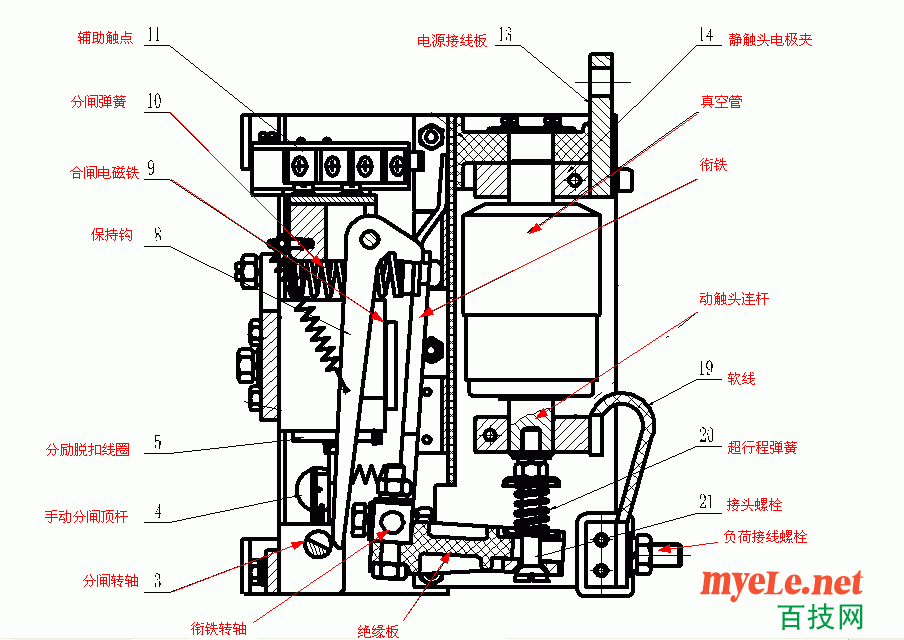

        现在来看看真空断路器的内部结构图：点击图片可放大


现在来讲讲断路器的动作过程。

1、合闸：

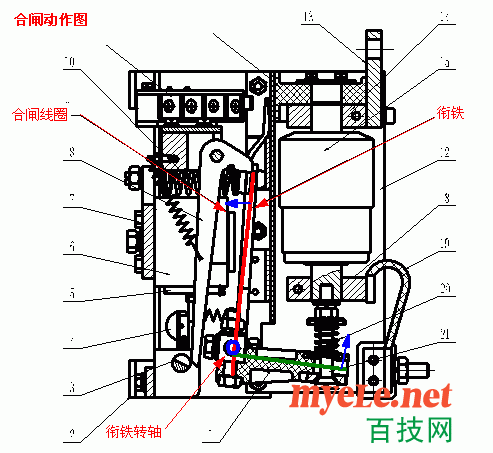

断路器的合闸靠电磁铁进行，给合闸线圈通电，电磁铁产生磁力，吸合衔铁。衔铁按照箭头方向 围绕 衔铁转轴 转动。由于衔铁与绝缘板一体构成L型，衔铁带动绝缘板向上运动（图中蓝色箭头），使动触点闭合。




2、机械维持
合闸线圈完成合闸动作之后，就会断开电源。断路器维持合闸状态由机械机构维持原理如下：

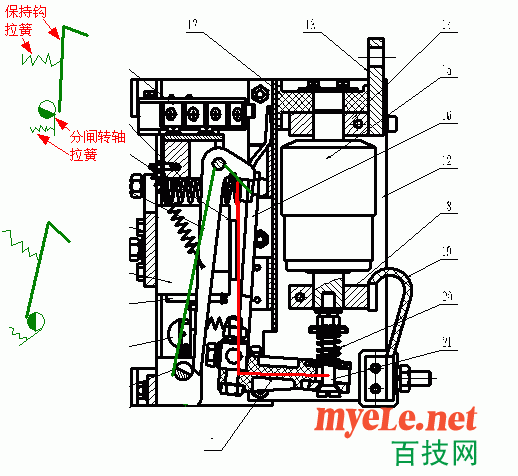

合闸线圈将衔铁吸合至下图中红色线所示位置，这是保持钩在拉簧的作用下，被拉至入图中绿色线所示位置。分闸转轴也在拉簧拉力下旋转。讲转轴上的豁口旋转了一个位置，挡住保持钩，不能复位。这样保持钩便扣住了衔铁，使之不能分闸。使断路器维持在合闸状态。
