在前篇教程我们讲过,分析原理图的时候,要先看主回路、再看控制回路、最后是照明及辅助回路。我们按照这个分析顺序,先来看BKD16-400开关的主回路:
![](http://www.myele.com/data/attachment/forum/201211/17/095338diwpggidgivd9zg1.gif)

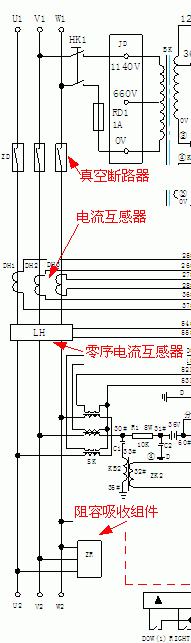

我们看到,这台开关的主回路,和我们以前讲的磁力启动器开关的主回路是大体相同的,三根电源相线,两端U1、V1、W1是电源接线端子,U2、V2、W2是负荷接线端子。然后中间有三个真空管,用来接通与断开回路。最下面有一个阻容吸收组件,阻容吸收组件的作用,我们在以前的帖子中已经讲过了(QBZ-80开关的照明及阻容保护电路 ),在这里就不讲了。
那个标为DH1、DH2、DH3的是电流互感器,(电流互感器原理 )他们用来获取主回路流过电流大小的信号,送入保护器,来对主回路进行电流保护。
标有LH的是零序电流互感器,零序电流互感器的原理,我们在后面的帖子中介绍,先记住他的名字。
标有SK的,是三相电抗器,它的作用,我们在讲检漏单元工作原理时再介绍它的作用,也记住他的名字。
好了,真空馈电开关的主回路中的元件基本上就这些。但是我们也看到,馈电开关的主回路与磁力启动器的主回路还是有区别的。
1、馈电开关主回路中没有隔离开关
2、在磁力启动器中,那三个真空管我们当时叫他真空接触器。而在馈电开关中,就不能这么叫了。应该叫他真空断路器。他们不仅是名字不一样,结构也不一样。虽然他们都是使用真空管来接通与断开电路,但是真空接触器的吸合与维持,都是靠电磁铁来完成的,但真空断路器的吸合,在这个开关中,是使用电磁铁来完成,但在其他的断路器中,有使用手动和电动两种。另外,断路器吸合之后的维持,是靠机械机构来完成,并不像磁力启动器那样,始终用电磁铁吸合着。断路器的结构与原理,再以后的帖子介绍。在这里,你先记住,真空接触器与真空断路器是有区别的。磁力启动器使用的是真空接触器,馈电开关使用的是真空断路器。
3、在磁力启动器中,没有零序互感器。
好了,讲了这么多,都没有讲到重点。主回路的接通与断开,真空断路器闭合,接通主回路,就给供电网络送上了电。断开真空断路器,就停掉了供电网络的电。真空接触器的合闸与分闸,靠控制电路来完成。好了,接下来看控制电路。
